Bias Tee LNB                                                                                                                            Retour accueil

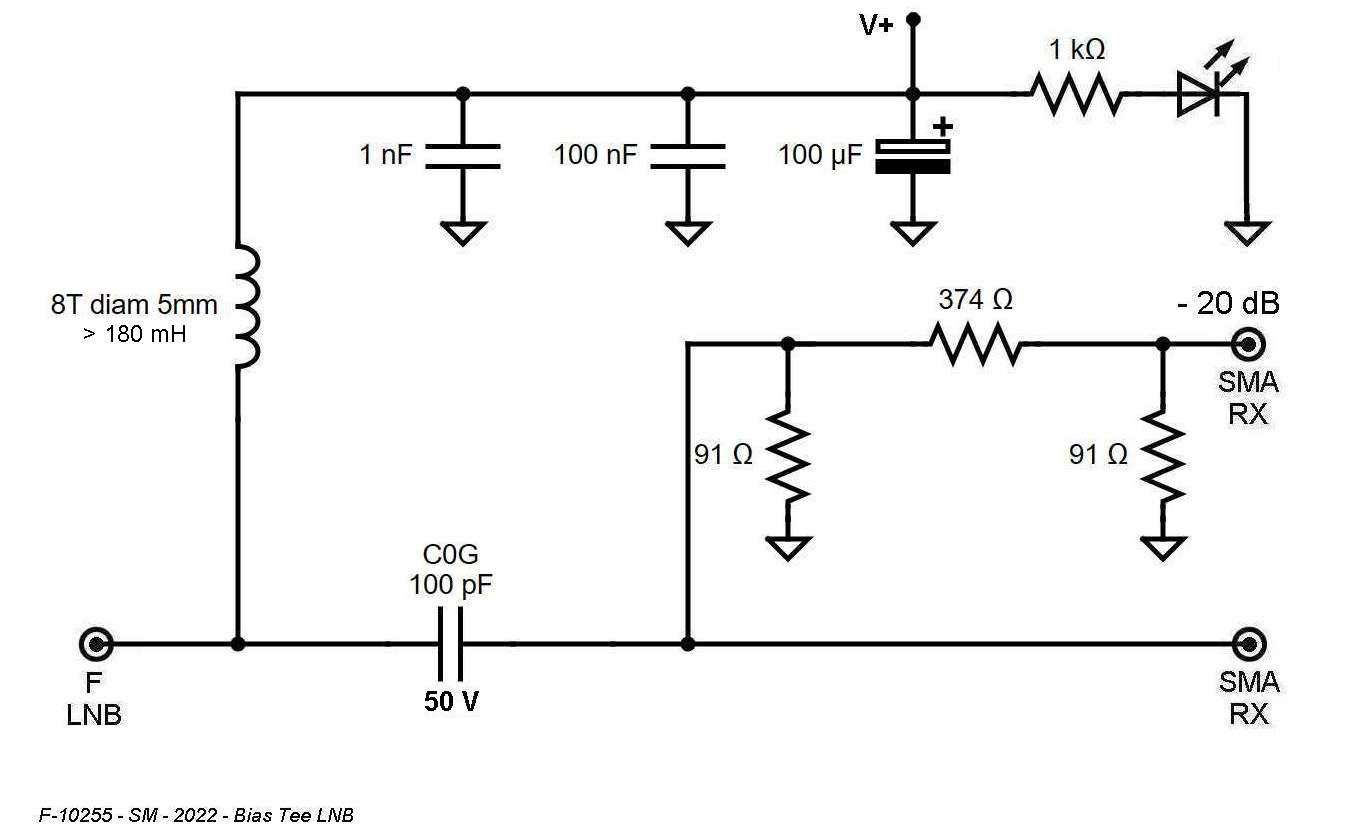

Le Bias Tee, ou injecteur de tension est un dispositif destiné à l'alimentation via le cable coaxial sans obligation de déployer un cable supplémentaire (alimentation de LNA, LNB, relais ...). Le modèle présenté ici est adapté à l'alimentation d'un LNB (Low Noise Block converter) avec FI dans les 700 MHz. Le LNB convertit la bande 10 GHz en 700 MHz.

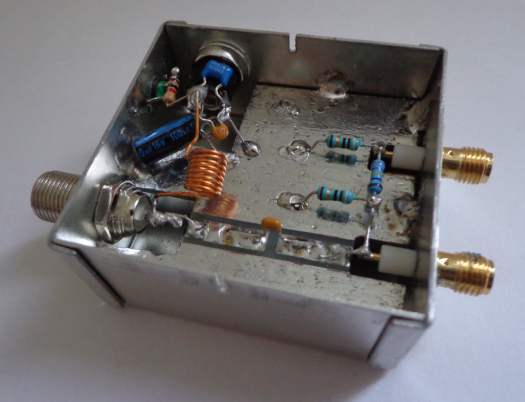

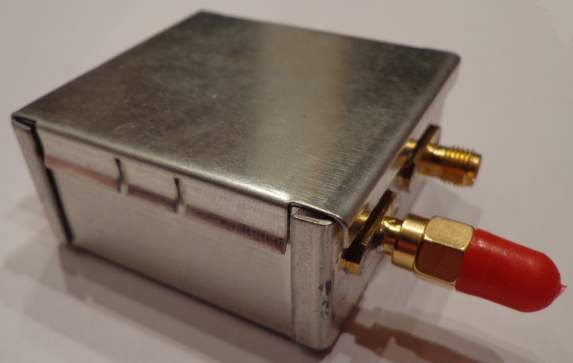

Les condensateurs de découplage sont montés au plus prêt de l’entrée DC. Il convient de soigner les liaisons de masse. La plaque de circuit imprimé est soudée au boitier à plusieurs endroits. Il dispose de deux sorties, l’une sans atténuation, l’autre avec un coupleur / atténuateur 75 Ohms de 20 dB. Idéalement, il devrait être plus compact, comporter des composants SMS et une ligne 75 Ohms. Le niveau des pertes d’insertion n’est probablement pas optimisé mais les LNB ont un niveau de sortie très élevé. Idéalement également, une terminaison 75 Ohms sera positionnée sur la SMA non utilisée.

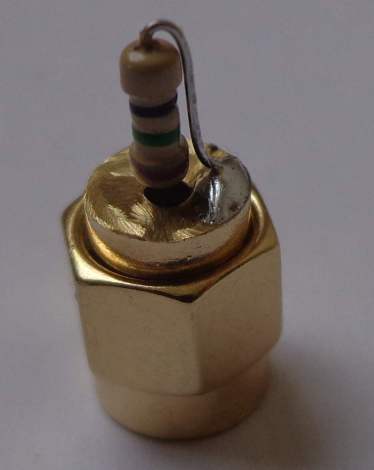

La terminaison 75 Ohms est fabriquée sur la base d'une SMA mâle légèrement usinée sur laquelle est soudée une résistance de 75 Ohms.

  F-10255 - (c) 2023
