S.E.M QRM Eliminator                                                                                                                            Retour accueil

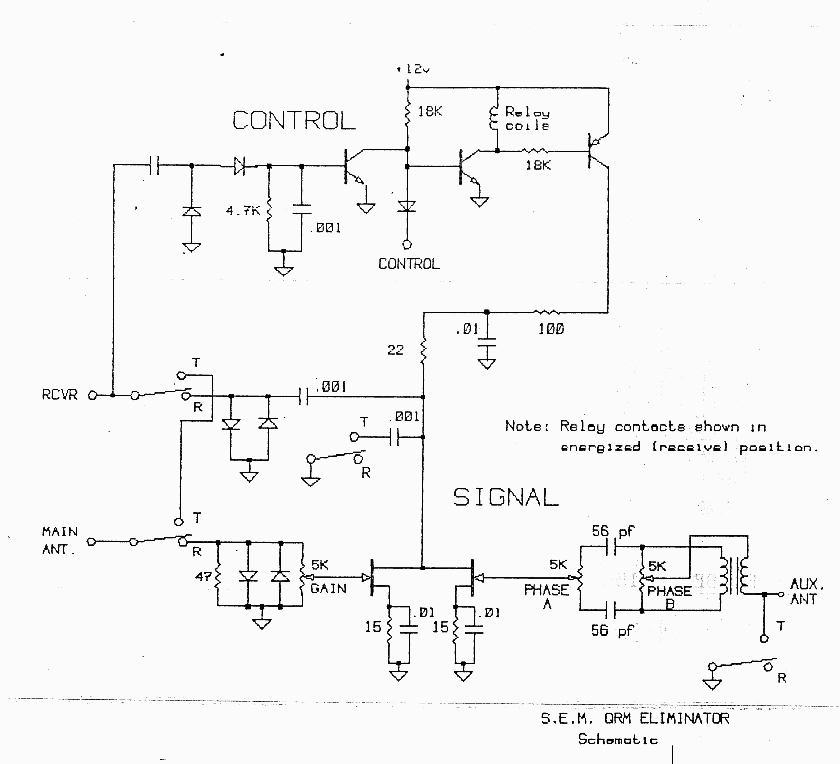

Déphaseur de signal large bande (100 KHz - 60 MHz). Le principe consiste à recevoir le même signal sur deux antennes différentes et à atténuer ou annuler un signal indésirable en agissant sur la valeur de la différence de phase. L'appareil est branché sur une antenne principale et sur une antenne secondaire qui ne doit pas être très performante.



Les trois réglages "Phase A", "Phase B" et "Gain" sont interdépendants et obtenir un nul demande un peu d'habitude.



L'appareil est efficace sur les parasite locaux "industriels" (base de temps TV, parasites électriques ...) mais aussi sur les autres types de QRM.



L'appareil ne brille pas par la qualité de ses connecteurs. Les SO239 sont d'une qualité déplorable ... (sur le modèle présenté, deux connecteurs ont été remplacés par des modèles "Amphénol")





Notice SEM

Banc d'essai par VE7BS

Le tueur d'interférences,

Megahertz Magazine

N°95, janvier 1991

Review in Practical

Wireless, february 1988

Montage original par

  G4WMX & GW3DIX,

NMRevue, février 2005





 QRM Eliminator X-Phase, RA0MS









    F-10255  -  2013
