Récepteur Bandes aviation Signal Communication Corp. R-535                                                    Retour accueil





Le récepteur bandes aviation Signal Communication Corp. R-535 (108 à 142.995 MHz & 220 à 379.975 MHz) est mythique dans le milieu des écouteurs des bandes aviation. Il était produit dans les années 1990 et se trouve encore, parfois, sur le marché de l'occasion (à prix élevé).

Réputé pour sa sélectivité et sa sensibilité, il est probablement égalé aujourd'hui par les scanners plus récents.



Manuel



Service manual

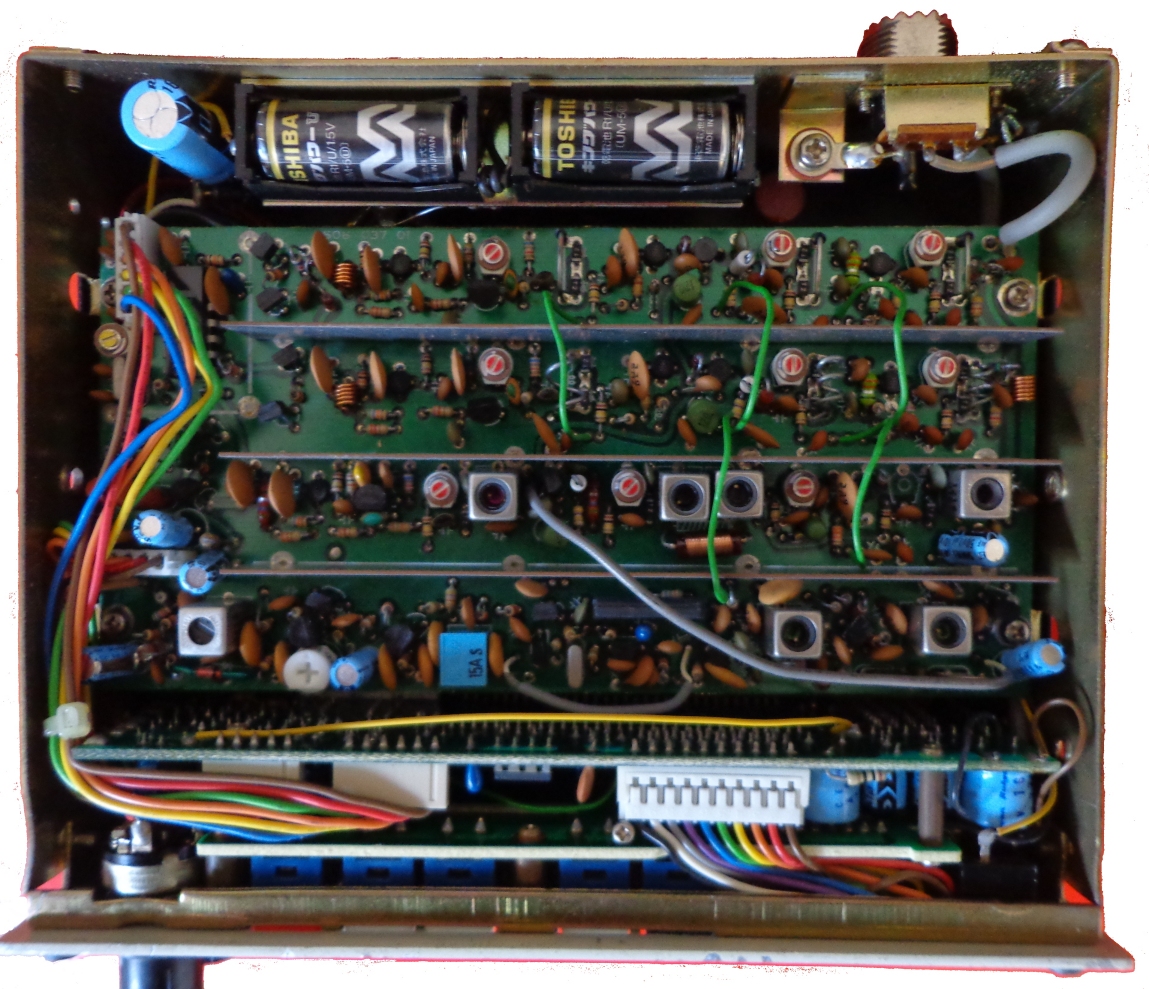

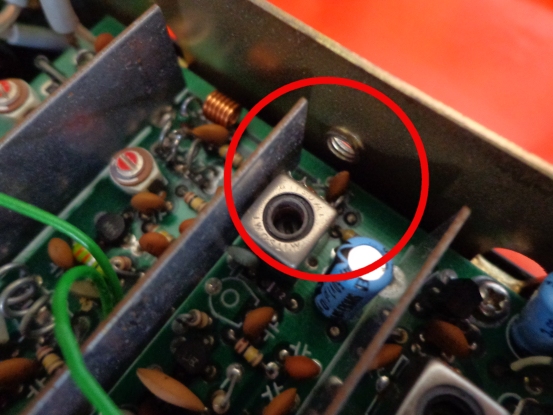

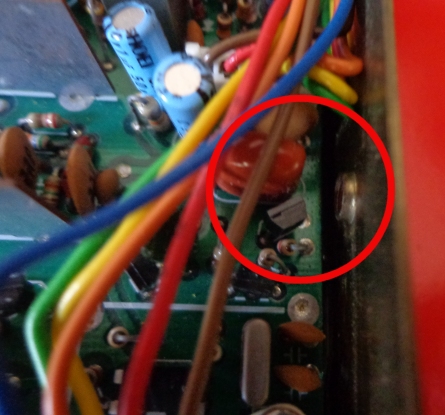

Les mémoires sont conservées par deux piles 1,5 V LR01 (autres dénominations : Lady, UM5, AM5, E90, N, MN9100). Attention à vérifier l'état des piles pour éviter qu'elles ne coulent dans l'appareil. Si vous décidez d'installer un étrier sur le récepteur, faites attention à la longueur du pas de vis des molettes latérales. Un pas de vis trop long endommagera soit un transfo Fi, soit un transistor (cas de panne répertorié sur internet).





Le récepteur est équipé d'une fiche casque / haut parleur extérieur en façade. Cette sortie n'est pas "amortie" pour écoute au casque et constitue l'unique possibilité de connexion d'un Hp extérieur. J'ai installé une fiche jack 3,5 mm à l'arrière de l'appareil. Il y a suffisamment d'espace sur la face arrière et en retrait. Le cablage du haut parleur interne est accessible. La tole se perce sans trop de difficulté, attention à ne pas endommager le circuit se trouvant derrière ...



La version 1 est limitée en fréquence haute à 379.975 MHz. Une manipulation permet d'étendre la plage UHF jusqu'à 399.975 MHz :

1) Sélectionner une mémoire en mode MANU

2) Mettre le récepteur en mode SEEK, et positionner le squelch au minimum

3) Entrer 220.100 MHz dans F-START, 220.000 MHz dans F-END et 0.100 MHz dans F-STEP

4) Appuyer deux fois sur le bouton FLECHE HAUT, l'afficheur indique 416.508 MHz

5) Appuyer sur la touche MODE pour mettre le récepteur en mode MANU

6) Appuyer simultanément sur les touches SHIFT & ENT, l'afficheur indique 424.700 MHz, fréquence qui est maintenant stockée dans la mémoire sélectionnée au départ

7) Sélectionner le canal suivant à mémoriser avec les touches UP & DOWN. Si la fréquence dans ce canal mémoire est inférieure à 399.975 MHz, appuyer simultanément sur les touches SHIFT & UHF, l'afficheur indique la dernière fréquence supérieure à 399.975 MHz entrée

8) Depuis cette fréquence, descendre ou monter en fréquence avec les touches FLECHE HAUT & BAS jusqu'au moment ou l'afficheur indique la fréquence désirée ; appuyer sur SHIFT & ENTER simultanément pour l'enregistrer

Note : il n'est possible que de descendre en fréquence, sinon reprendre depuis l'étape 2) ; Seuls les modes MANU & SCAN sont disponibles sur la plage d'extension de fréquence, le mode SEEK n'est pas disponible.





F-10255 S. Morice
