Antenne active à préselecteur à circuit parallèle conçue pour fonctionner avec le RX Yaesu FRG 7700, le FRoG. L'antenne fonctionne sur la plage de fréquence du récepteur, soit 0,15 à 30 MHz. Comme toutes les antennes actives, elle est sensible à son environnement radioélectrique. La FRA 7700 est conçue pour une utilisation à l'intérieur exclusivement. Le collecteur est un brin télescopique de 1,20 m. |
 Notice |
|
Le présélecteur reste en fonction appareil éteint. Il est donc possible d'utiliser l'appareil en version passive avec un long fil, par exemple (en aménageant une prise à l'arrière du boîtier ou avec une pince crocodile sur le brin télescopique)
 |

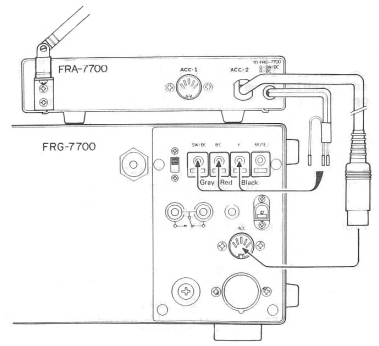

La connectique HF est adaptée aux entrées antennes haute impédance du FRoG.
Il s'agit de sorties sur fil avec cosses (borniers sur RX).
La connectique entrée antenne du RX ainsi que les liaisons FRA 7700, FRT 7700, FF5 et FRV 7700 (haute impédance) sont compliquées avec deux entrées pour deux bandes de fréquences (SW/BC, BC) et des commutateurs pour les bandes sur tous les accessoires.
Il est parfois difficile de percer le mystère des combinaisons de commutation des différents accessoires et bandes ; la solution adoptée étant de presser chaque touche jusqu'à obtenir le passage du signal délivré par l'antenne ...
L'antenne active est alimentée en 12v via le récepteur.
La prise ACC1 peut permettre l'alimentation d'un autre accessoire. |
Les résultats sont intéressants sur la partie basse du spectre et l'antenne rivalise avec un "bout de fil" intérieur ou mal dégagé (en l'absence de parasites). Sur les bandes hautes, la réception est généralement plus difficile et un "bout de fil" procure de meilleurs résultats.
