Les deux supports de l'antenne end-feed sont des tubes d'acier de 60 mm de diamètre et 6,70m de haut. Ils sont fixés par des "U" sur des tronçons de poutre IPN. Les poutrelles IPN sont scellées dans des blocs de béton (0,90 x 0,90 x 0,70). L'installation présente une rigidité permettant aux mâts de conserver une position parfaitement verticale lorsque l'antenne est tendue et par forts vents.
|
|
Cablette de terre à fond de fouille
|
Poutre IPN et gaine pour le coaxial positionnées avant coulage du béton
|
|
|
Mât Ouest, gaine
en attente
|

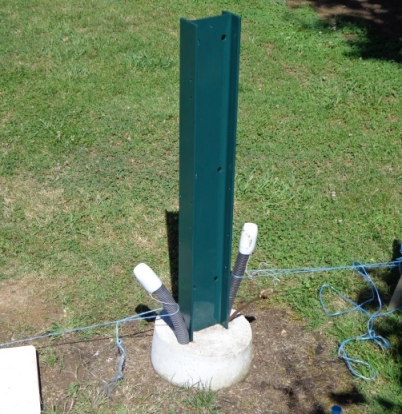

Mât Ouest
|
|
|

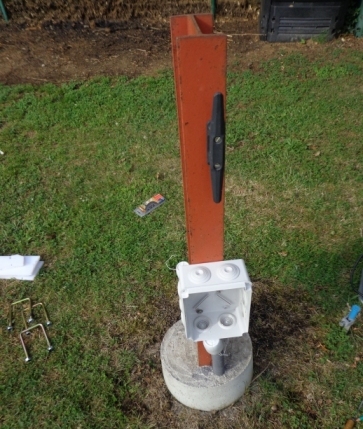

Mât Est, gaine pour end feed et gaine pour verticale
|
Essai de positionnement
|
|
|

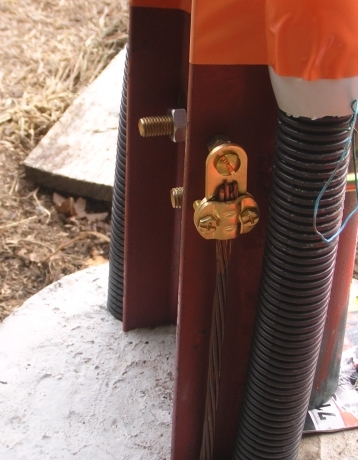

Mise en place de la cablette de terre
|

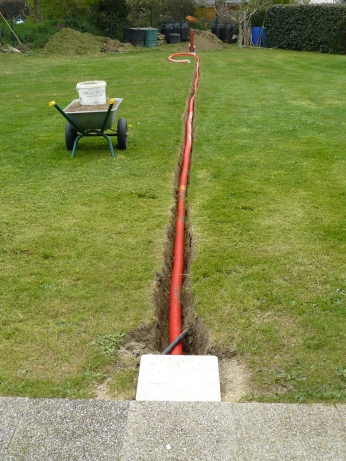

Gaine pour les
coaxiaux
|
![]() |
![]() |
F-10255 - 2016
