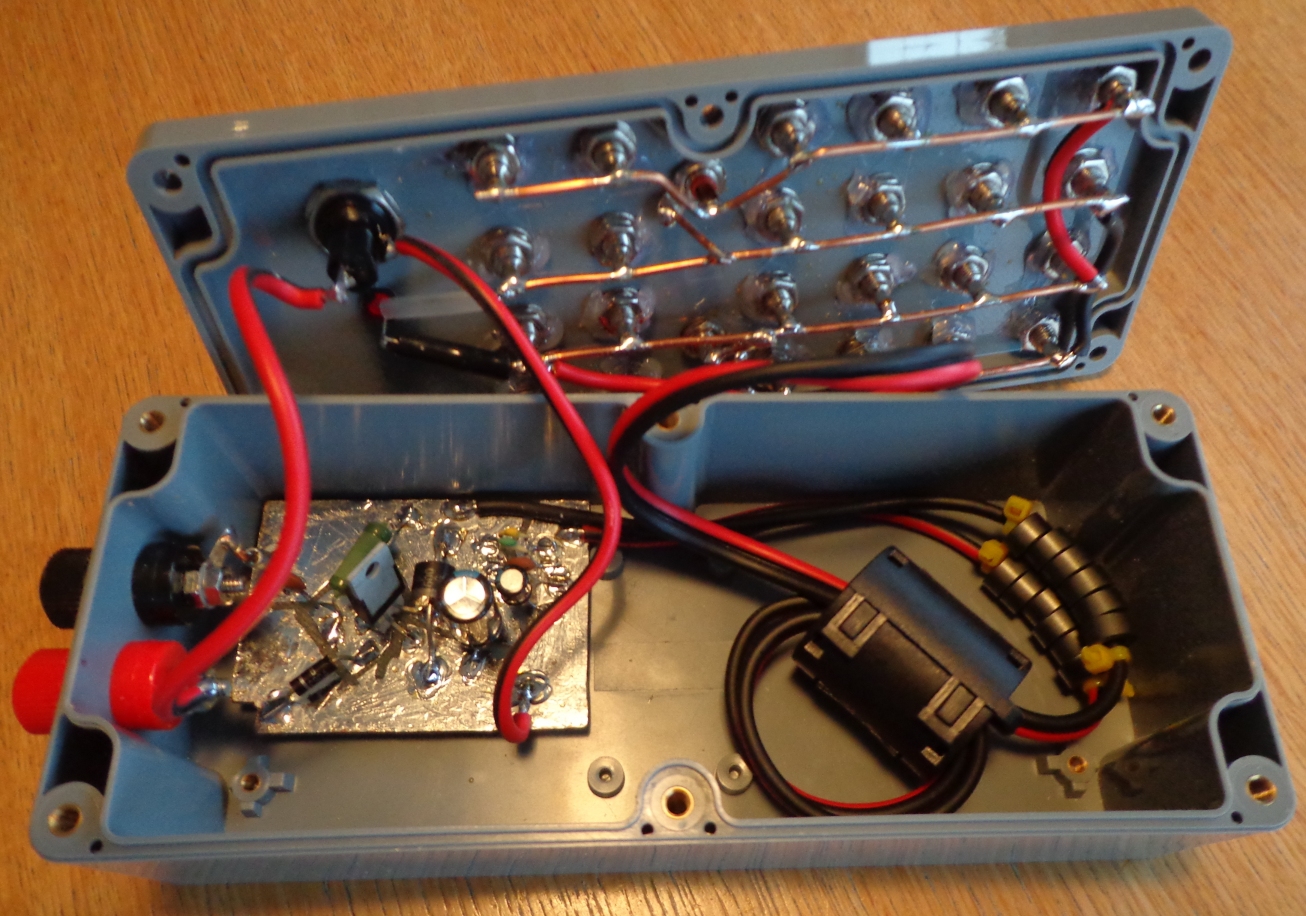

Boîtier de distribution d'alimentation

- 14 sorties (fiches bananes & 2 cinch)

- protection contre les surtensions par circuit Crowbar,

- protection contre les inversions de polarité par diode,

- protection RFI par condensateurs de découplage et ferrites.

Protection RFI par ferrites :

- 6 x Amidon FB-73-2401 sur chaque cable de sortie. Matériau 73 (ou 77), propriétés anti RFI sur la plage 0-30 MHz.

- 3 passages des cables de sortie dans une ferrite clipsée TDK ZCAT-3035-1330. Matériau 30 TDK (= matériau 43 Amidon), propriétés anti RFI sur la plage 30-400 MHz.

Cliquez pour une image agrandie
