Station de réception des satellites défilants, bande 137 MHz                                                  Retour accueil









Station de réception des satellites météo défilants, bande 137 MHz. La station décrite ici permet la réception des satellites NOAA et METEOR avec une antenne dans le grenier (SNR jusqu'à 44 dB sur la réception des NOAA). Il est possible de monter une telle station pour un coût relativement modique, la réception étant confiée à une clef SDR (entre 8 et 20 €) et au logiciel approprié. L'antenne peut être fabriquée et certains éléments (préamplificateur d'antenne et notch FM) sont facultatifs et fonction des conditions d'installation et de réception. L'installation permet également la réception des satellites de la bande amateur voisine (145 MHz) et d'autres bandes (MilSat 250 Mhz) avec une efficacité moindre, l'antenne étant accordée sur 137 MHz.

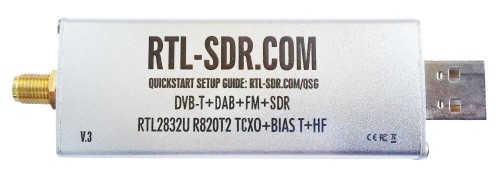

  Clef SDR RTL V.3

Ce modèle est plus coûteux (environ 20 € - 2017) que les modèles concurrents mais possède plusieurs avantages

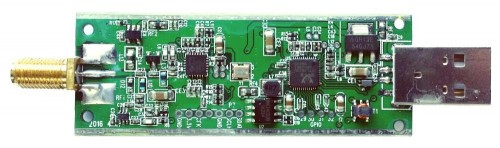

Clef SDR RTL V.3 : tuner R820T2, TCXO 1ppm, bias tee commandé par logiciel, réduction du bruit (choke sur Usb ...), boîtier aluminium, direct sampling (500 KHz - 24 MHz), fiche Sma.



Plutôt que de connecter directement la clef Usb au PC, il est préférable de la relier via une rallonge Usb blindée. Ceci permet de l'éloigner du Pc (source de parasite) et de positionner des ferrites clipsables sur le câble Usb (ferrites TDK ZCAT 1518 - 0730).

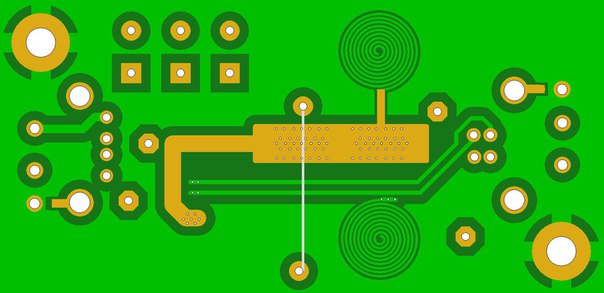

SDR Filter 2.0





Ajout d'un filtre USB, SDR Filter 1.1 fabriqué et distribué par ExpElectrolab (Russie).Pas d'amélioration notable constatée ; les parasites sont principalement rayonnés. Lors du test du dongle sans antenne, le waterfall fait apparaître peu de raies parasites. La liaison USB est particulièrement propre ou la clef est bien protégée ou les ferrites font bien leur job ... Le filtre provoque systématiquement des déconnexions Usb avec la clef SDR RTL V3 (pas de déconnexion USB avec l'Airspy HF+ Discovery).

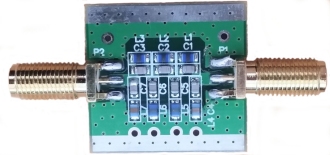

Notch FM

 Le filtre (Chebyshev de 7ème ordre - 2,8 x 2,8 x 1,3 cm) élimine les signaux entre 80 et 108 MHz avec une moyenne de 50 dB d'atténuation (60dB à 88MHz et 45 dB à 108 MHz) avec une perte d'insertion inférieure à 0,5 dB en dessous de 500 MHz. Les dongle Sdr ne sont pas munis de filtres de bandes et peuvent être perturbés par les émissions puissantes. Ceci se traduit par des signaux "fantômes" et une remontée générale du niveau de bruit. Il existe différents modèles de notch FM. Tous ne possèdent pas les mêmes caractéristiques. Le Filtre Rtl-Sdr.com est très efficace mais atténue également la réception des bandes adjacentes (entre 81 et 115 MHz). Prix 2017 : environ 15€.







Préamplificateur d'antenne

Un préamplificateur à faible bruit placé au pied de l'antenne permet de compenser les pertes dans le câble coaxial et la préservation du rapport signal sur bruit.

Le LNA4ALL est distribué par 9A4QV. C'est un Lna large bande (25 à 2500 MHz) à base de Mini-Circuits  PSA4-5043+. Il mesure 25 mm de côté, a un facteur de bruit de 0,75 dB (à 1 GHz), un IP3 de 34 dB et un gain moyen de 20 DB.

Il est monté dans un boîtier métal avec des fiches F adaptées au câble coaxial RG6. Il convient de soigner la mise à la masse du montage et privilégier les liaisons courtes afin d'éviter les auto-oscillations (surtout lorsque le boitier, comme ici, est trop grand).







Antenne QFH

L'antenne QFH est placée dans le grenier. La qualité de réception est très correcte et l'influence des deux pignons béton est difficile à évaluer.

Pour fonctionner correctement, une installation avec antenne intérieure doit être plus soignée qu'une installation avec une antenne bien dégagée à l'extérieur.

La réalisation de l'antenne, en particulier, ne souffre pas l'approximation.

Une page est consacrée à la réalisation de l'antenne QFH ICI
