Je souhaitais utiliser le logiciel RdsSpy avec mon autoradio Blaupunkt. RdsSpy présente plusieurs avantages par rapport au décodage Rds intégré des autoradio ou tuner : meilleure sensibilité et décodage du PI code (code d'identification unique des stations de radiodiffusion en Vhf Fm). Rds Spy doit être alimenté soit avec le signal de sortie du circuit Rds (clock & data), soit avec le flux Mpx. Le CI Rds du Blaupunkt Valencia est un TDA 7333. Sa sortie ne permet pas d'alimenter RdsSpy (administrateur forum Rds Spy : "The TDA7333 does not output raw RDS clock and data. There's an internal RDS preprocessor and the communication is either 1 MHz SPI or 400 kHz I2C. This is unfortunately not readable by common PC.").
|
Repiquage du signal MPX
|
Composantes du signal multiplex
|
Composantes du signal MPX : Jusqu'à 15 KHz : L+R 19 KHz : signal pilote 38 KHz L-R 57 KHz : Rds |

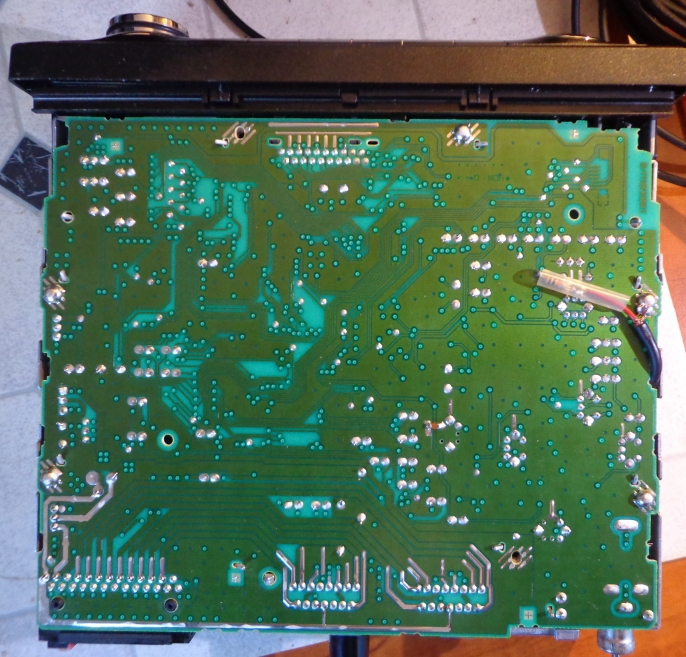

| L'autre solution consiste à recueillir le signal multiplex (MPX) via une résistance de 10 k et à alimenter Rds Spy par la carte son 192 KHz. Le circuit intégré Tuner est un TDA 7540B qui présente une sortie MPX (Pin 53). Après réalisation de l'opération, je ne suis pas parvenu à obtenir un décodage Rds par RdsSpy. |
Après analyse du signal présent en sortie carte son avec Spectrum Lab, on constate que seule une partie de la composante Mpx est présente, calme plat après 25 KHz ... La carte son Xonar D2X présente une bande passante comprise entre 10 Hz et 46 kHz ... On retrouve l'intégralité des composantes du flux MPX sur le signal issu de l'interface Asio. Malheureusement, RdsSpy n'est pas compatible avec l'interface Asio ...
|

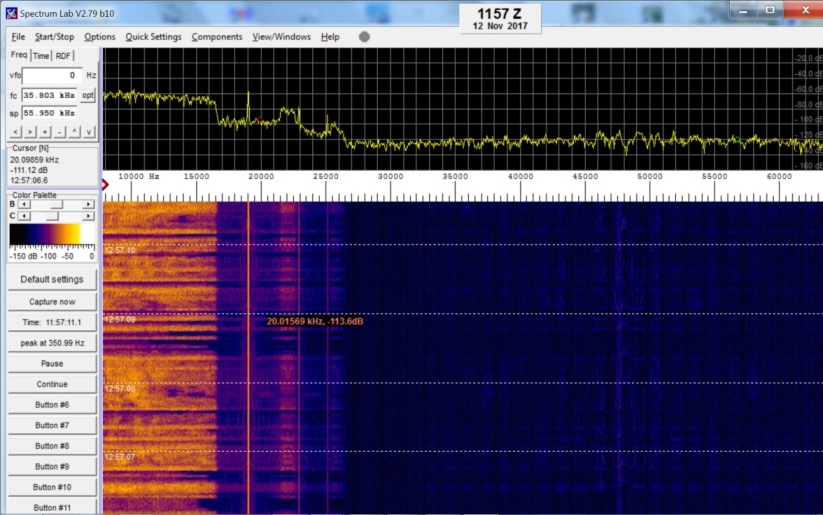

Analyse du signal "Line Input" |
Analyse du signal "Asio" |
Le problème est le même avec la carte son Sound BlasterX AE-5 qui a un taux d'échantillonage maxi de 96 KHz en enregistrement alors que Rds Spy nécessite 192 KHz.
