Récepteur YAESU FRG 7700 M G    (Serial Nr M2M 240685)                                                                                  Retour accueil

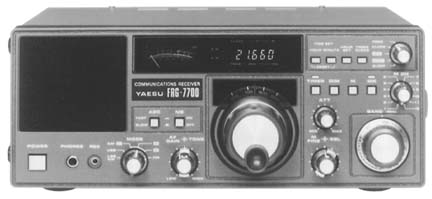

Récepteur décamétrique à couverture générale de 150 kHz à 29999 kHz. Le FRoG (son surnom anglo-saxon) était un RX renommé dans les années 80 (du siècle dernier) même s'il est sourd sur 10m et en dessous de 2 MHz.

Malgré ses performances, aujourd'hui dépassées, il m'a permis de recevoir plus de 250 contrées DXCC et fonctionne toujours après 25 ans. La version "M" comportait le bloc mémoires installé d'origine.

Manual Fox Tango Doc

Service manual

Survival guide (PA0PGA)

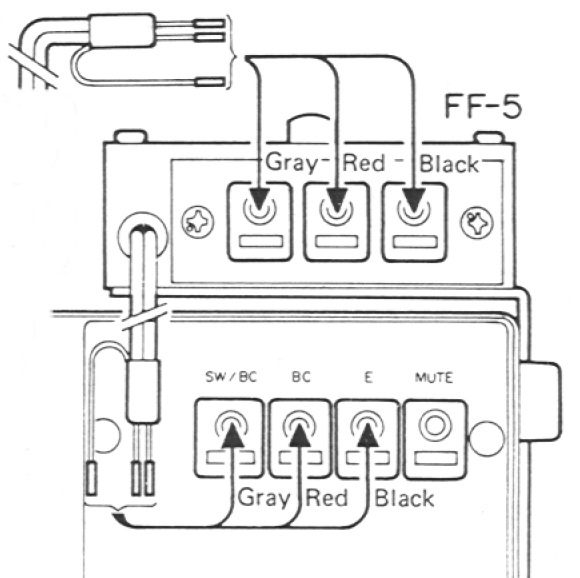

FF5 notice FF5 connexions

FRT 7700

FRA 7700





General Coverage Communications Receiver
Made In: Japan 1981-1984 Voltages: 100/120/200/240 VAC
Coverage: 150-29999 kHz Readout: Digital LED 1.
Modes: AM/USB/LSB-CW/FM Selectivity: 12/6/2.7 kHz
Circuit: Triple Conversion Physical: 13x5x10" 15 Lbs.
Features: ¼" Head. Jack, S-Meter, Attenuator, Tone, Mute Line, ANL, Clock Timer, Record Jack, Carry Handle, AGC, FM Squelch, Fine Tuning (for optional memory).
Accessories: MU-7700 12 Channel Memory, FRA-7700 Active Antenna, FRT-7700 Tuner, FF-5 Low Pass Filter, DC-7700 DC Kit, FRV-7700 External VHF Converter (six versions).







L'interrupteur de mise en marche est cablé après transformation. La partie transformation / redressement est toujours sous tension (pour alimentation de l'horloge et du bloc mémoires). Le pont de diodes chauffe et sa durée de vie est limitée. Il est prudent de ne pas laisser le RX sous tension en permanence. Après changement du pont de diodes (qui n'a pas résisté à une surtension dûe à un orage, alors qu'aucun autre appareil n'a été endommagé dans la maison), j'ai relié le RX à une prise 220v télécommandée.

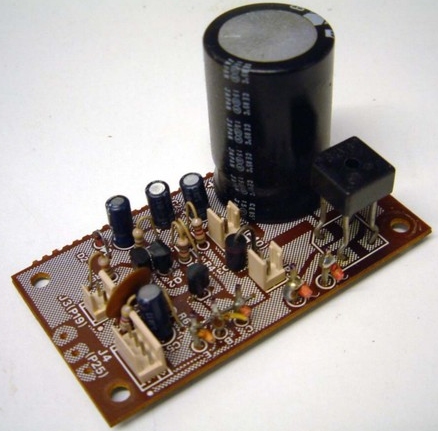

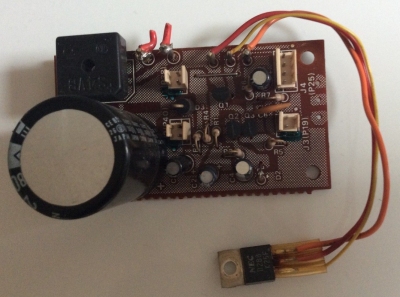

Photo de la platine redressement ci-contre

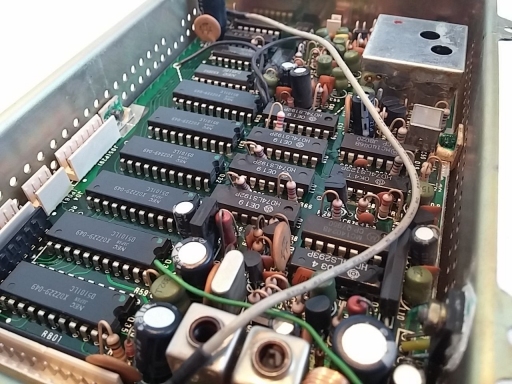

Bloc mémoire
