ES HAIL'2 - QO-100 Retour accueil

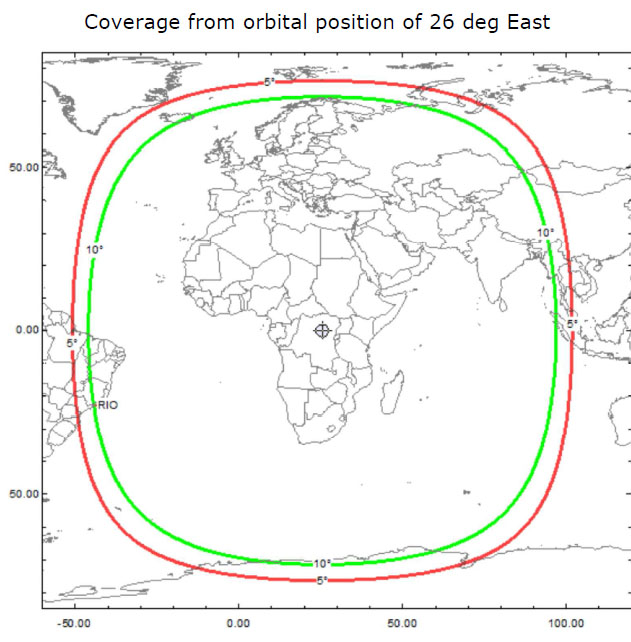

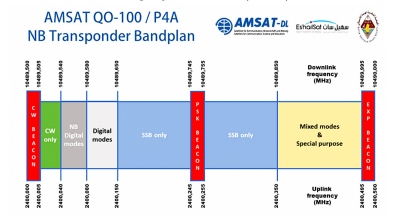

Le satellite Es Hail' 2 a été lancé le 15 novembre 2018. Satellite de télévision commercial, il abrite des transpondeurs radioamateurs (mode SX) qui sont actifs depuis fevrier 2019. Il s'agit du premier satellite radioamateur géostationnaire. Il couvre environ 140 contrées Dxcc. Le transpondeur bande étroite (NB) permet des contacts dans tous les modes étroits (SSB, CW, PSK ... pas de FM) et le transpondeur large bande (WB) est dévolu à la DATV (télévision numérique amateur). |

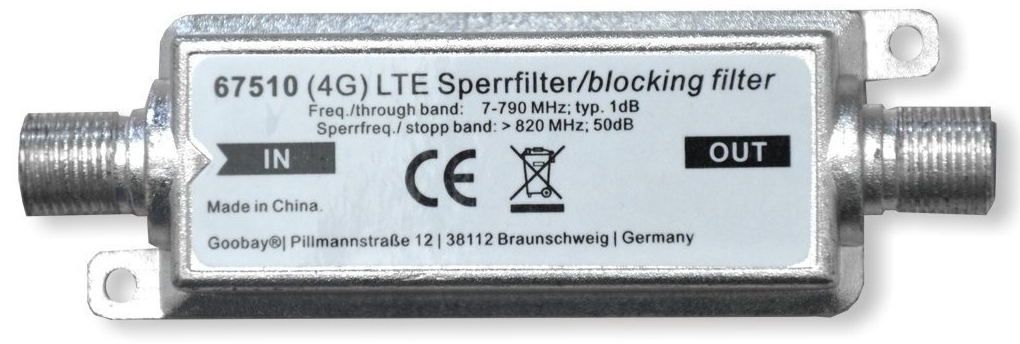

Mon installation est composée d'une parabole Visiosat fibre de 85 cm (occasion Lbc 30 €), d'un Lnb PLL twin Octagon OTLG Green HQ (15 €) de deux filtres pass-bas Goobay 67510 (8 € pièce) et d'un convertisseur dédié Amsat DL (178 €). J'ai ajouté un Minitiouner-S, semi-kit distibué par le REF (94 €) pour la réception de la DATV sur le transpondeur large bande.
![]() |
![]() |
![]() |
![]() |
Fixation du support :
tamis et scellement chimique, perçage 16 mm (tamis 15 x 130), tiges filetées M10 (10 x 130). |
Alignement de la parabole : QO-100 est positionné à 25,76° Est (144,2° magnétique), élévation 28,6°, skew Lnb - 23,7°. Repérer Astra 3B (23,5° Est, élévation 29,5°) et déplacer la parabole de quelques centimètres vers la gauche et vers l'horizon ou repérer Astra 2 (F,G ... 28,2° Est, élévation 27,5°) et déplacer la parabole de quelques centimètres vers la droite et vers le ciel (valable pour l'ouest de la France). Le positionnement précis requiert de disposer d'un récepteur Sdr ou d'un "satellite finder" type GT Media V8. [Mesures au GT Media V8 finder : -29 à -31 dBm, puissance 69 à 71 %, qualité 41 à 43 %] |
![]() |
|||

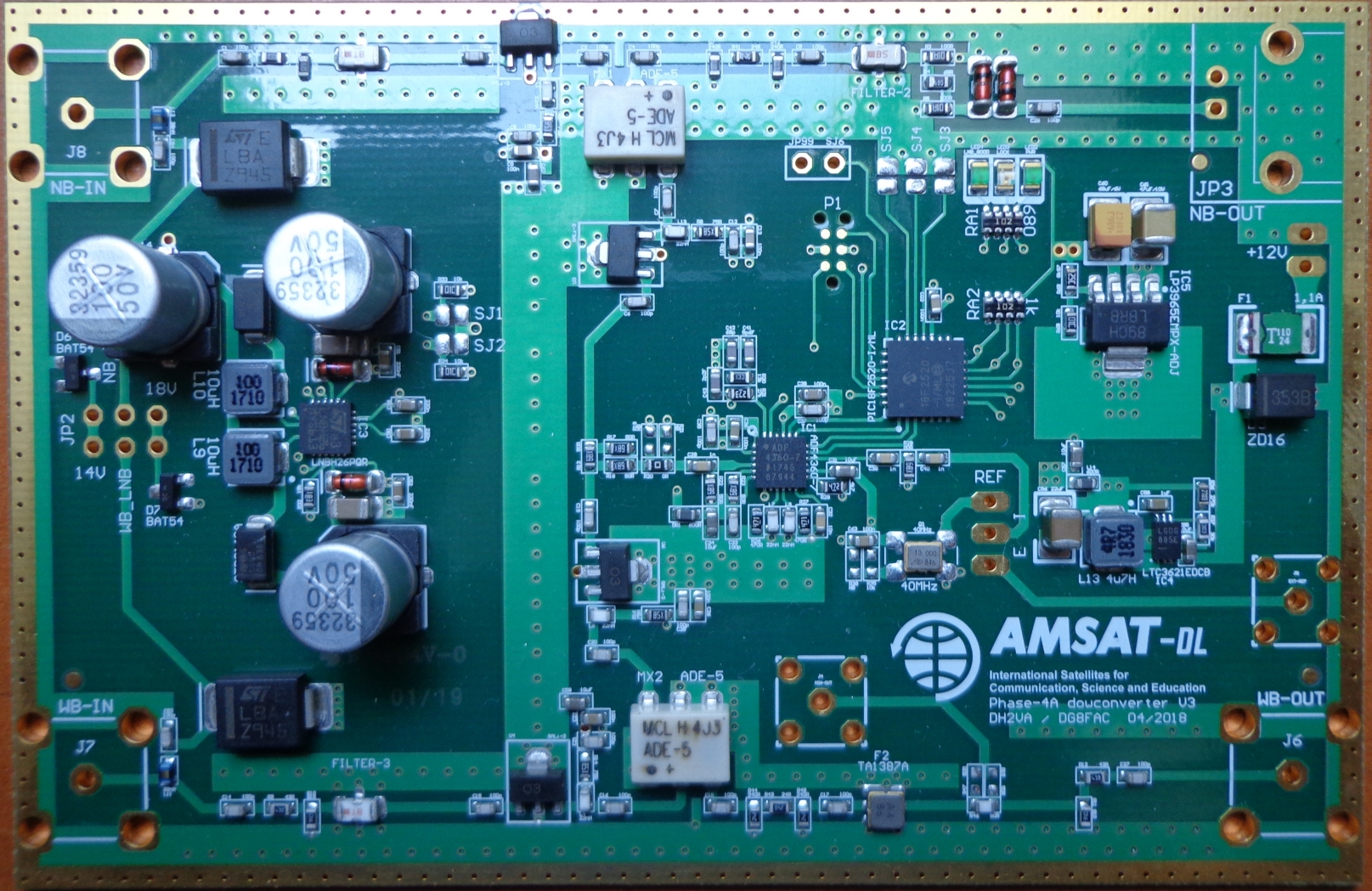

Convertisseur Amsat DL (DH2VA / DG8FAC) |
Connectique et mise en boîtier |
Boîtier "Tin Plate box", fournisseur G3NYK |

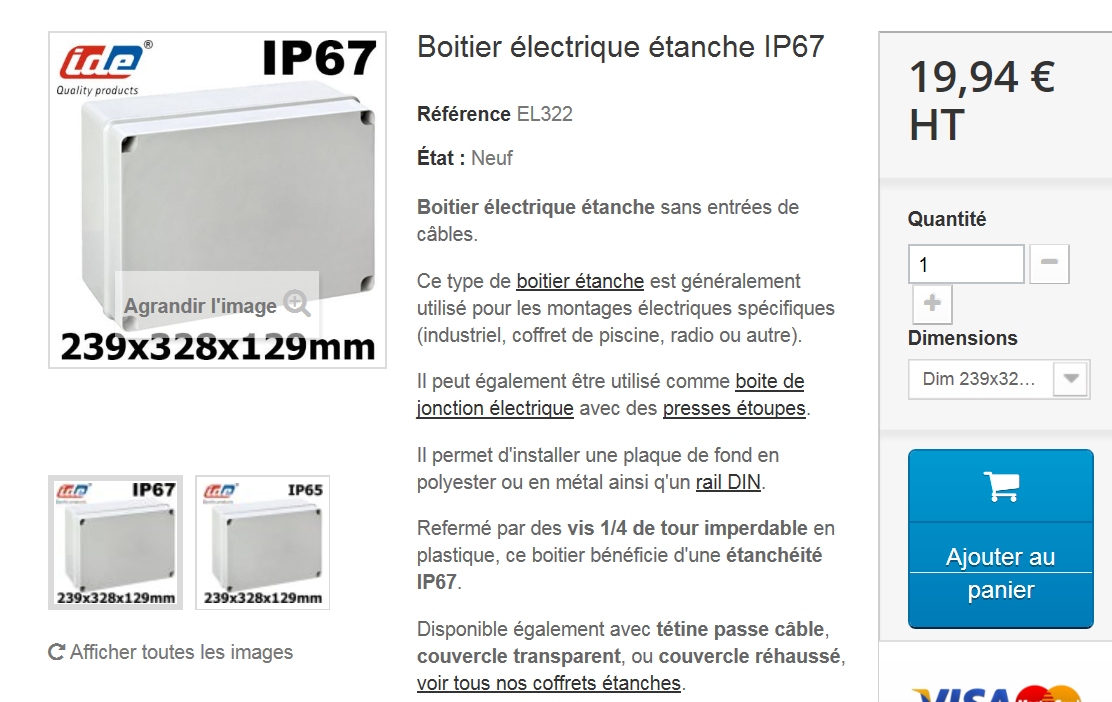

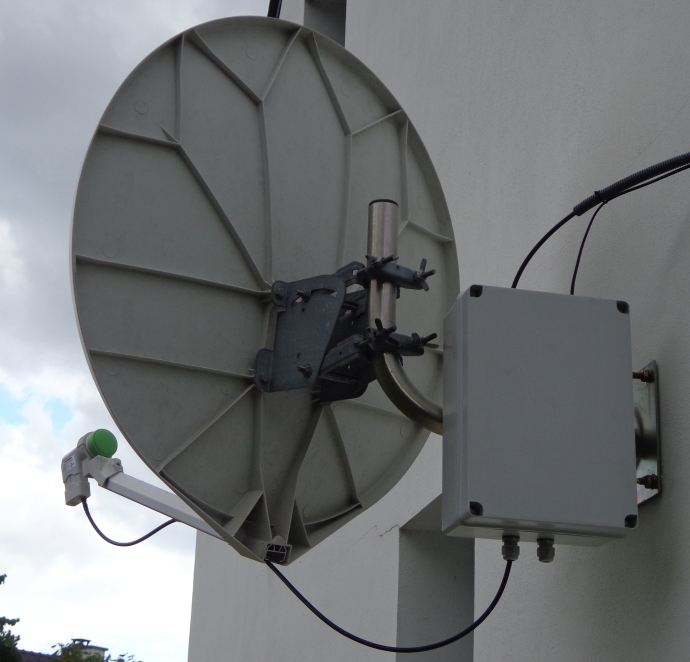

Mise en boîtier étanche |
Le tout est installé dans un boîtier étanche renforcé par des plats d'aluminium et fixé au support de la parabole par des brides en V. les entrées de câbles se font par presse-etoupes (PG11 pour les coaxiaux et PG7 pour le câble d'alimentation [HO3VVH2 ; 2 x 0,75 mm²]). Le coaxial utilisé est du RG6 faible perte (Elbac 17PATC PH A+ 100 dB, fournisseur 2Galli), longueur environ 6m. La connectique est composée de fiches F, y compris sur la sortie 144 MHz. Consommation : Lnb 120 mA, convertisseur 110 mA.
La réception (transpondeur bande étroite ) est équivalente (auditivement ; SNR) à la réception du Web Sdr (ground station Goonhilly, parabole 1,30m).
En dépit du Tcxo du converter et de la Lnb Pll, l'installation joue les savonnettes et la dérive en fréquence se stabilise après environ 10 minutes de chauffe (sauf variation de la température extérieure) |
|||
Installation complète ; trans- pondeur bande étroite |

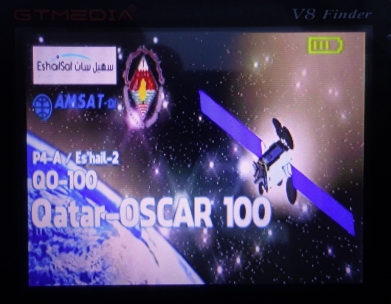

Réception de la balise TV du transpondeur WB sur le GT8 Media |
Qsl de EA2AA reçu sur le transpondeur bande étroite |
Réception DATV / Minitiouner - S

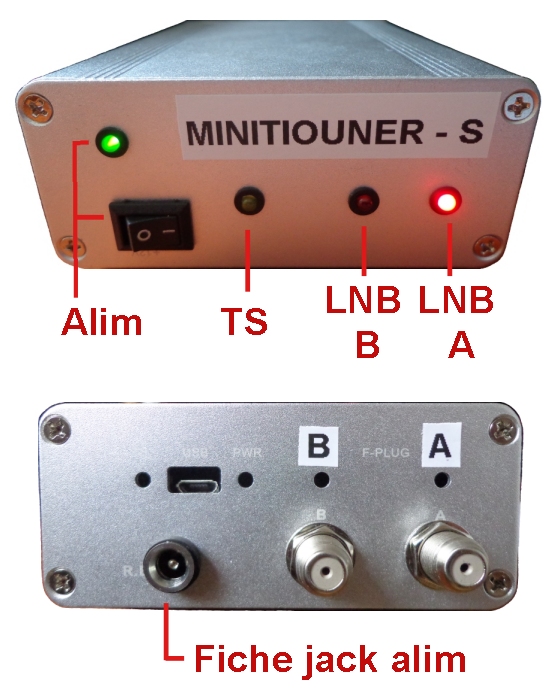

Le Minitiouner-S est vendu par le REF en semi-kit avec un boitier pré-percé. Le boitier, sans interrupteur, comporte des entrées et sorties (RF, USB, alimentation) sur les deux faces. Le but étant probablement de séparer HF, data et alim DC. Si, comme moi, vous préferez les montages que l'on peut mettre hors tension avec un interrupteur et avec une face avant comportant les commandes et voyants et une face arrière les entrées/sorties ; il existe une solution : inverser le sens du panneau arrière (comportant l'entrée alim), agrandir l'ouverture prévue pour la fiche jack alim afin d'y loger un mini interrupteur et percer quatre trous pour les leds et enfin percer un trou pour une fiche jack d'alimentation sur le panneau arrière, sous la prise USB. Le panneau comportant leds et interrupteur devient la face avant et l'ensemble des entrées/sorties est releguée sur l'autre face. Evidemment, cela nécessite du cablage supplémentaire (cliquez sur les images ci-dessous pour plus de détails).
Montage prévu |

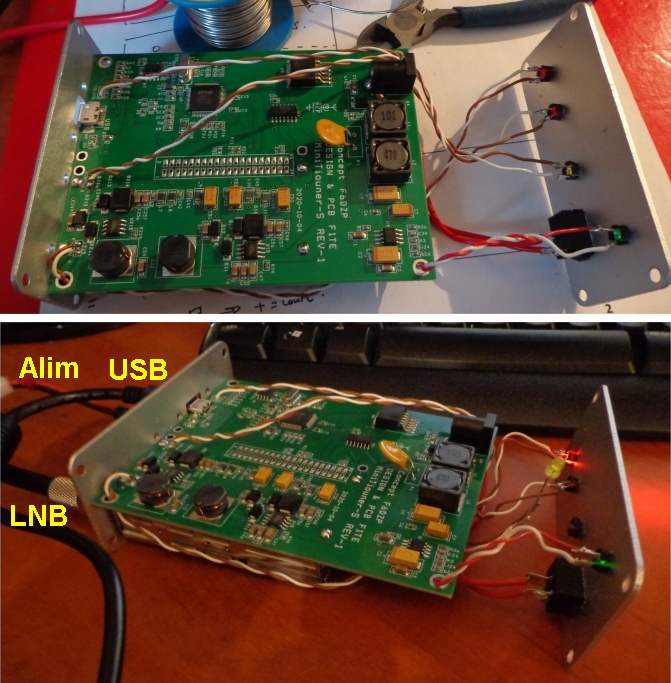

Après modifications |
||
|
|
Le minitiouner-S est directement alimenté par l'une des LNB. Le gain de ma parabole est un peu "juste" pour la réception DATV et la majorité des stations est reçue de D0 à D4. Il est généralerment conseillé une parabole de 100 cm pour une réception DATV correcte sur ma zone. Certaines réceptions ne
![]() |
sont pas possibles mais compte tenu de l'affluence sur le transpondeur large bande, il y a largement de quoi s'amuser. Le minitiouner-S est associé aux excellents logiciels de F6DZP, Scan & Tioune et Minitioune. Ci-contre réception d'un QSO entre DL1DJH et DC2TH. La DATV est très fréquemment une activité solitaire et la plupart des émissions sont des tests. Néanmoins, on reçoit des QSO, parfois avec participants multiples. L'avantage de l'image en plus du son permet la mise en oeuvre d'explications techniques très précises par le partage d'écran ou les images du montage concerné. Le transpondeur large bande permet également, occasionnellement, la diffusion des images de manifestations radioamateurs (salons, expéditions SHF) mais aussi de conférences. Les images reçues peuvent être retransmises sur le site VivaTV.org après inscription et activation de la fonction ad hoc dans les logiciels Scan & Tioune et Minitioune. |
Installation portable
|
|
![]() |

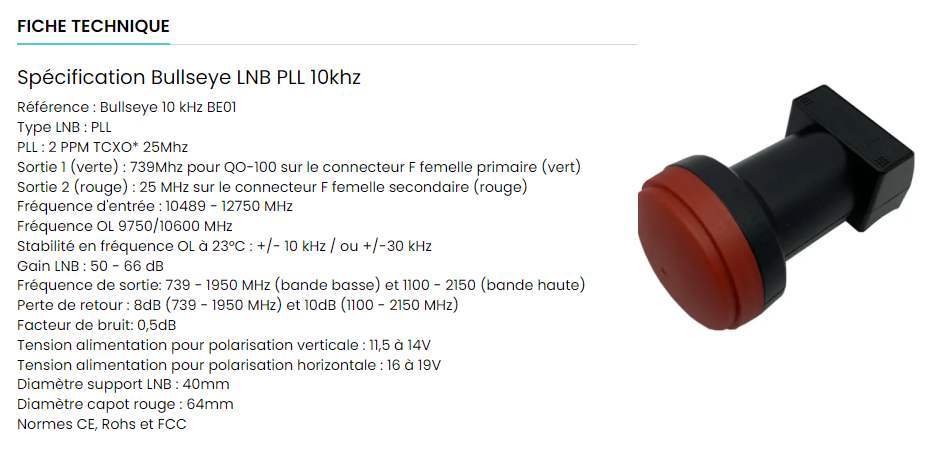

Installation dédiée 10 GHz, composée d'une parabole offset Optex 60 cm (occasion Lbc 25 €), d'un LNB Othernet Bullseye et d'un Bias Tee home made pour l'alimentation du LNB. La réception de la FI du LNB est effectuée sur une clef SDR RTL V3 sur 739 MHz, avec le logiciel SDR #. Le LNB alimenté en 13,8 V fonctionne en polarisation verticale (parfait pour la réception du transpondeur bande étroite - cf ci-contre). Pour un fonctionnement en polarisation horizontale, il convient de l'alimenter avec une tension supérieure à 15 V ou de le tourner de 90° sur le côté (pour le réglage Azimut / élévation à l'aide du Satellite Finder GT Media sur la balise ATV). |
Les entitées DXCC reçues en SSTV, DSSTV & DATV via QO-100
"Un
mois à l'écoute de QO-100 " (sept 2019)
Certains détails sont sans intérêt pour le visiteur mais mon site Web me permet de documenter mes installations en cas de panne ou d'intervention ultérieure.
