DX FM  (guide à l'usage du débutant)                                                                                                  Retour accueil

Dans des conditions normales (propagation par onde de sol), la bande II VHF (87.5 à 108 MHz) permet la réception des stations de radiodiffusion jusqu'à environ 200 Km suivant l'installation réceptrice et la puissance des émetteurs. Le DX FM consiste à recevoir des stations plus lointaines, jusqu'à plusieurs milliers de Km. Le DX FM était à la mode dans les années 80/90. Il connaît un regain d'intérêt depuis l'avènement d'Internet, du streaming et des diverses bases de données permettant une identification facilitée des stations entendues et le partage d'informations.

Il est possible de débuter en DX FM en s'équipant pour une somme modique. Un budget global d'environ 50 € permet de se constituer une station de réception complète et efficace !

Les modes de propagation

Les deux principaux modes de propagation à distance lointaine des signaux VHF broadcast sont la propagation troposphérique et la propagation via sporadique E. Il existe d'autres modes de propagation exceptionnels tels que la propagation via aurore boréale, le meteor scatter (réflexion sur les trainées de météorites) et l'aircraft scatter (réflexion sur les avions) mais ils nécessitent des moyens plus importants (antennes directives) et des techniques particulières.

Propagation troposphérique (Tr)

pagations bande amateur 2m Aprs http://aprs.mountainlake.k12.mn.us/. Hors ces conditions exceptionnelles (super réfraction TrE & ducting TrD), la propagation "troposhérique scatter" TrS est très souvent active. La diffusion des signaux se produit au contact de discontinuités dans la troposphère (petites variations de température ou d'humidité, telles que celles observées autour des couches nuageuses, des nuages individuels, des courants ascendants ou descendants ou des gouttelettes telles que la bruine, la brume ... etc). Le tropo-scatter permet assez régulièrement de recevoir des stations éloignées de 100 à environ 200 Km, non reçues en l'absence totale de propagation, hors onde de sol. Todd Emslie (Australie) rapporte, qu'avec une bonne antenne (Yagi de 5 à 10 dB de gain à au moins 6 m. du sol), il est possible, au quotidien, de recevoir via Tropo-Scatter des stations éloignées d'environ 400 km.

Propagation via sporadique E (Es)

tes propagations Dx Fm http://www.fmlist.org/fm_logmap.php? , toutes propagations bande amateur 2m Aprs http://aprs.mountainlake.k12.mn.us/. La zone réfléchissante doit se trouver à mi-chemin entre l'émetteur et le récepteur. La valeur de la MUF (Fréquence Maxi utilisable, carte dxmaps.com) est à lire au milieu du parcours entre l'émetteur et le récepteur (500 à 700 km pour un "simple hop"). Le record de distance est détenu par Mike Fallon (Sussex, UK) qui a reçu, en mai 2010, la station de la République Dominicaine "La Voz de la Luz" sur 88.7 MHz, soit un trajet de 6 925 Km ! (Set up : Sony XDR-F1HD & Yagi Triax 8 el.). Il a probablement bénéficié d'une combinaison de propagation Es (multi-hop) et troposhérique.

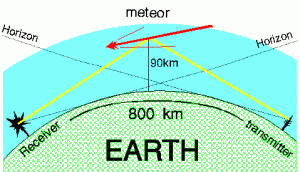

Propagation via Meteor/Arcraft Scatter (Ms/Acs)

Propagation via Lightning Scatter (Ls)

Le récepteur

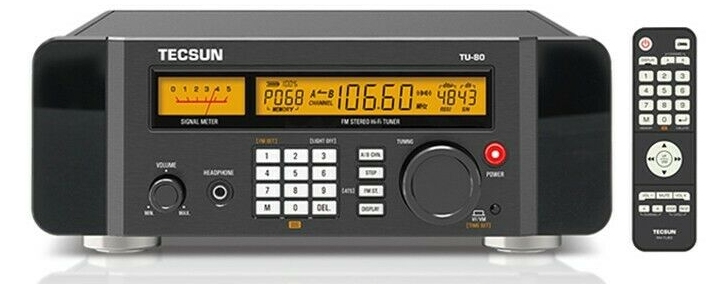

TUNER : jusqu'à l'apparition des récepteurs Sdr, le tuner était le récepteur privilégié par les Dx'ers FM. Les tuners sont des éléments de chaîne Hi-Fi et

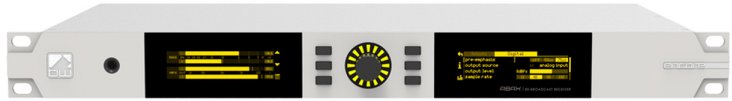

heureusement plus fabriqué). Il est possible d'acquérir ces tuners sur le marché de l'occasion sur les sites d'annonces entre particuliers et les diverses modifications (filtres ...) sont décrites sur le net. Le domaine professionnel offre, en revanche, des modèles extrêmement performants à l'image du RBRX Encore [Re-broadcast receiver] (sélectivité et sensibilté exceptionnelles, traitement DSP, code PI, double tuner, diversity system - 2 antennes, contrôle de la bande passante ...), mais à des prix élevés.

AUTORADIO : les autoradios ont un ampli Bf intégré mais il faut ajouter deux enceintes. Il est également nécessaire de les alimenter en 13,8 V (alimentation type CB à prix modique sur le marché de l'occasion). Il convient de s'assurer que l'autoradio possède une recherche manuelle des stations

de la bande passante (étroite et large ou étroite, moyenne et large). Les modèles suivants, équipés du chipset NXP SAF3561 (évolution du chipset NXP équipant le mythique Sony XDR-F1HD) possèdent un excellent niveau de sensibilité et de sélectivité et sont équipés de la bande VHF III DAB/DAB+ : KDC-X7200DAB, KDC-BT73DAB, DNX7250DAB ...

JVC - Tuner HS IVi : sélectivité 64 dB à 200 KHz et 24 dB à 100 KHZ.

Pioneer - Dispositif numérique D4Q : sélectivité 80 db à 200 KHz (modèles DEH-4700MP, DEH-1500R, DEH-1530R, DEH-1600R, DEH-1600RB, DEH-1630R, DEH-2700R, DEH-2700RB, DEH-3700MP, DEH-3730MP,  ...).

Clarion - Système Agi-Tune+, renforcement de la sélectivité.

Sony - Système SSIR-Exa  et ABC (Automatic Bandwith Control), renforcement de la sélectivité.

Attention, ces différents dispositifs n'équipent pas tous les modèles de ces marques et compte tenu de l'évolution rapide des gammes, certains modèles ne sont plus fabriqués. Malheureusement, l'autoradio, autrefois essentiellement récepteur radio, est aujourd'hui plutôt un amplificateur avec une plateforme Usb, bluetooth ... Les tuners des autoradios actuels sont souvent moins performants que ceux de leurs prédécesseurs. Certains autoradios décodent le code Pi (exemple : Blaupunkt Bremen MP74) ou possèdent la bande OIRT (Sony DSX-A212UI). On peut également vérifier la compatibilité de l'autoradio avec la mise en place d'une sortie Clock & Data Rds ou Mpx pour alimentation du logiciel Rds Spy (décodage Rds Ps et Pi code). On peut acquérir un autoradio de qualité pour le Dx Fm sur les sites d'annonces entre particuliers pour un prix variant de 5 à 40 €.

L'autoradio est connecté (alimentation et HP) via un faisceau muni de fiches Iso (informations pour la connexion en fixe).

SDR : les récepteurs Sdr cumulent les atouts : excellente sensibilité, excellente sélectivité, bande passante variable, Rds (avec code PI) intégré aux softs, possibilité de visualiser et enregistrer de 6 MHz à la bande VHF FM entière (Elad FDM S3). En revanche, plus leurs performances sont importantes, plus ils nécessitent un PC puissant. L'espace de stockage devra être important en cas d'enregistrement. Leur couverture en fréquence permet également le Dx sur la bande OIRT (65.8 à 74 MHz), la bande VHF I (47 à 68 MHz) et la bande VHF III (DAB/DAB+ 174 à 240 MHz).

ULTRALIGHT / MOBILE : L'ultralight DX est apparu il y a quelques années chez les Dxeurs Ondes Moyennes. Il n'a pas tardé à être pratiqué par les a-

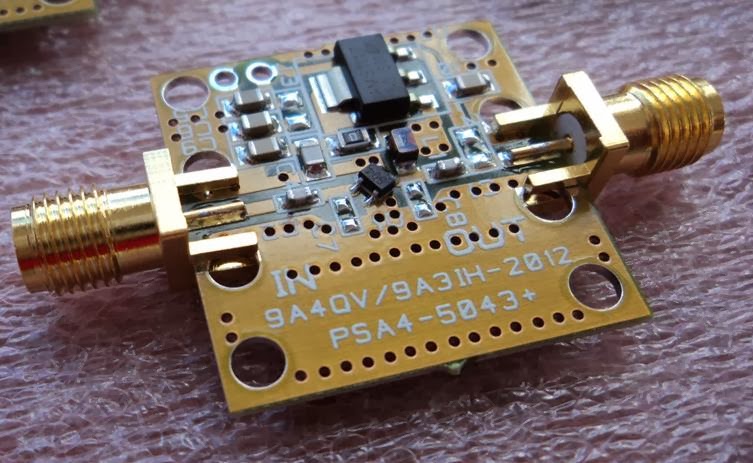

Les antennes

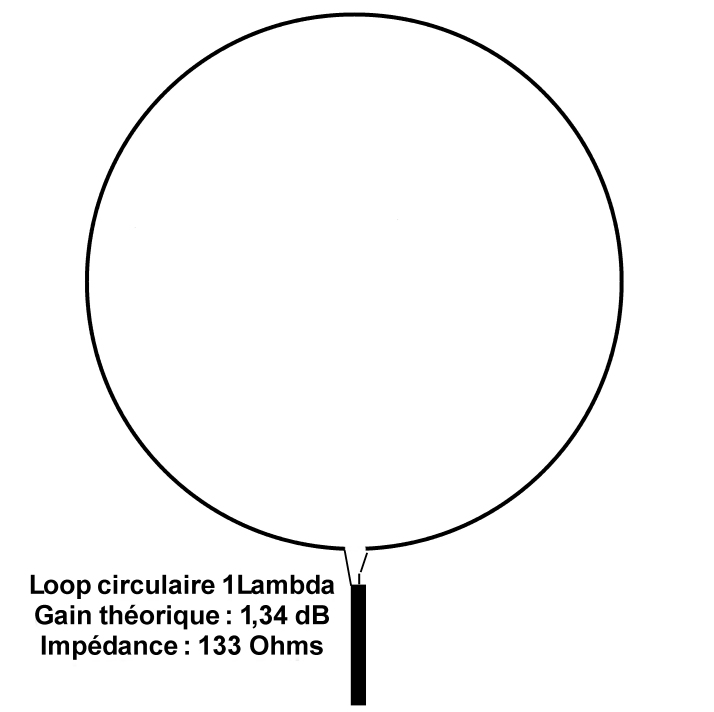

L'antenne la plus simple est le dipole vertical ou horizontal. Taillé pour le milieu de la bande, il mesure 2 x 0,71m (tiges d'aluminium ou de cuivre). La loop circulaire 1 longueur d'onde (soit environ 3m de circonférence pour un accord en milieu de bande) a un gain d'environ 1 dB par rapport au dipole et présente une double directivité. Elle peut être réalisée en câble coaxial ou en tube de cuivre recuit. La polarisation est horizontale avec l'alimentation en bas et verticale avec l'alimentation sur le côté. Les antennes Yagi présentent un gain et une directivité appréciables mais leur taille est imposante. La Moxon (2 el, env. 3,3 dBd) et la Super Moxon (4 el, env. 6,5 dBd) sont compactes et ont un excellent rapport avant arrière. Les antennes sont connectées par du câble coaxial RG6 (satellite) faible perte. A défaut d'autres possibilités, l'antenne peut être installée dans les combles. Une antenne en polarisation horizontale permet d'atténuer la réception des stations locales qui émettent, pour la plupart, en polarisation verticale et favorise ainsi la réception des stations Dx (dont la polarisation du signal est modifiée, compte tenu des diverses réflexions).

La pratique

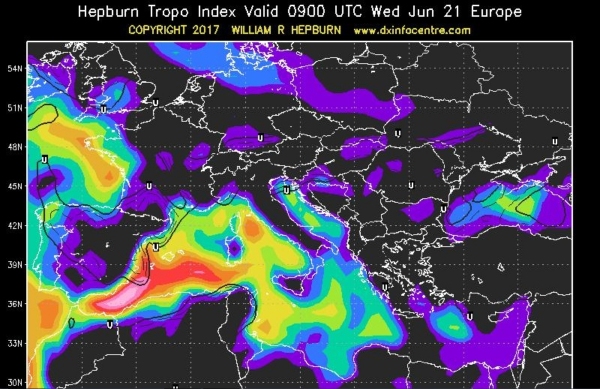

Tropo : la consultation des différentes cartes sur le net permet d'observer l'état de la propagation troposphérique et surtout les prévisions. Il convient de connaître parfaitement la bande Fm locale et les stations reçues en l'absence de propagation exceptionnelle (propagation habituelle par onde de sol). Il n'est pas possible de recevoir de stations Dx sur la fréquence des stations locales très puissantes et sur les canaux adjacents (+/- 200 KHz). En revanche, si les signaux via tropo sont forts, il est possible de recevoir des stations distantes sur les fréquences des stations locales les moins fortes et les canaux adjacents des stations les plus puissantes. La réception est généralement stable, jusqu'à plusieurs heures, voire plusieurs jours.

Es : la propagation via sporadique E n'est pas prévisible mais se manifeste essentiellement de mai à septembre. Les sites Internet et cartes permettent de connaître les conditions en temps réel uniquement. La valeur de la MUF (Fréquence Maxi utilisable, carte dxmaps.com) est à lire au milieu du parcours entre l'émetteur et le récepteur (500 à 700 km pour un "simple hop"). Les signaux Es sont souvent forts et peuvent couvrir la réception d'une station locale. La réception est instable (fading) et ne dure parfois que quelques minutes. Se positionner sur une fréquence libre de la bande permet de tester les conditions. Quelques bribes de langue étrangère au ras du bruit est souvent le signe d'une ouverture Es qui s'installe. Si la Muf est basse, préférer le début de bande 87,5 à 98 MHz.

Ms : la propagation Ms est cyclique et fonction des passages de météorites. Il convient de se positionner sur une fréquence libre et ... attendre. Les récepteurs Sdr permettent d'enregistrer la réception et de "dépouiller" les résultats plus tard. Les antennes en polarisation horizontale seraient plus favorables à la réception via Ms. Un simple dipole horizontal proche du sol permet la réception via Ms.

Acs : la propagation via Acs est très aléatoire et les réceptions se font souvent de manière involontaire. L'avion doit être précisément sur la trajectoire entre l'émetteur et le récepteur. L'audio est souvent déformée par l'effet Doppler.

Ls : une zone orageuse située à quelques centaines de kilomètres peut permettre de recevoir des burst de stations DX sans réelle possibilté d'identification sauf combinaison de propagation Ls + Tr ou Ls + Es. La station DX est reçue à un niveau faible à moyen (Es/Tr) et après chaque décharge orageuse un pic de réception plus puissant se produit.

Les QSL

trement video (YouTube). Ne pas oublier de spécifier que vous souhaitez la confirmation que vous avez bien reçu la station par retour d'email ou par courrier. La plupart des stations ne possédant pas de carte QSL, il est également possible d'adresser une carte préremplie avec signature et cachet à apposer par la station. Le code PS ou PI reçu permet de confirmer la réception et les Dx'ers FM pratiquent assez peu l'envoi de rapports de réception et la collecte de QSL.

Le DX FM nécessite peu de moyens. En août 2019, j'ai écouté des stations italiennes et algériennes (plus de 1000 Km) dans mon véhicule en mouvement, équipé de l'antenne et de l'autoradio de série.

Un autoradio acheté d'occasion, une longueur de coax sat, deux tiges de cuivre ou d'alu pour le dipole, une alim (souvent déjà disponible à la station) et pour un budget de 50 € ou moins, vous avez une station Dx Fm !

Ma station "low cost" (2016-2018) - autoradio Blaupunkt Valencia MP36 & dipole vertical dans le grenier:

- 342 stations différentes reçues (liste & identifications Rds, ma chaîne Youtube DX FM ),

- 21 pays différents,

- record de distance 2191 Km.

Bon Dx Fm !

Articles complémentaires :

- Set up DX FM

- Super Moxon 4 éléments bande II VHF

- Rds Spy avec un autoradio, sortie "Clock" et "data"

- Rds Spy avec un autoradio, sortie Mpx

- Rds, le code PI

- Informations pour la connexion d'un autoradio en fixe

- Alimentation pour autoradio

- FM tuner spécifications

  F-10255 - Stéphane Morice (c) 08/2018 - 2021
