Station de réception VHF bande II, 88-108 MHz - La station décrite a permis la réception de plus de 450 stations de radiodiffusion sur la bande 88 à 108 MHz de 2016 à 2020. Les réceptions concernent 25 pays différents (Europe et Afrique du Nord) et un record de distance à 2 447 Km. La station de départ était uniquement composée du Blaupunkt et du dipôle. Le Pioneer, avec Rds Spy, a été ajouté en 2018 et la Super Moxon en 05/2020.

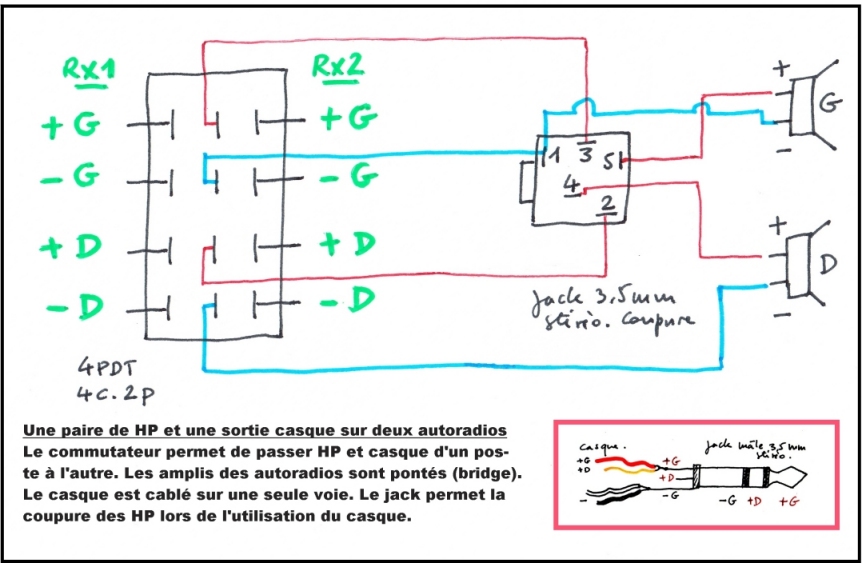

Autoradios
Blaupunkt Valencia MP36
|
Sensibilité utile : NC Seuil de sensibilité à 50 dB : NC Sélectivité à 200 KHz : NC
La comparaison permet d'établir que le Blaupunkt Valencia a des performances très en deça de celles du Pioneer en matière de sensibilité, de détection Rds et surtout de sélectivité. |
Manuel |
Service manual |
Connections ISO |
Sortie MPX |
Pioneer DEH-2700R
|
Sensibilité utile : 8 dBf Seuil de sensibilité à 50 dB : 10 dBf Sélectivité à 200 KHz : 80 dB
|
Manuel |
Service manual |
Associer RDS SPY |
Splitter, bias tee et relais
d'antennes
|
|
||
Televes 7450 : Injecteur de courant / Bias Tee ; 10 - 2150 MHz ; pertes d'insertion : 0,5 dB
Fuba OHV 201 / 22510187 : splitter 2 way / coupleur 2 voies, 5 - 2400 MHz , pertes d'insertion : 5 dB à 1000 MHz , Isolation : > 75 dB à 450 MHz |

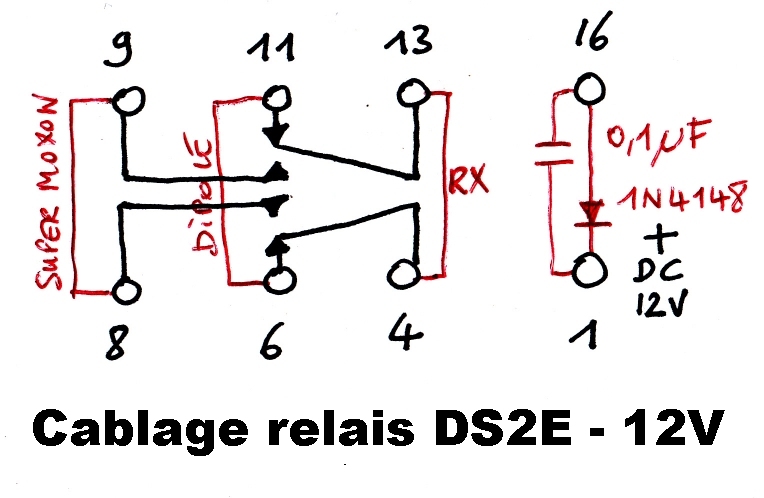

Relais d'antennes alimenté par le cable coaxial, composé d'un relais DS2E-12V et d'un bias tee découpé à la Dremel.
Bias Tee :10MHZ-3GHz, pertes d'insertion 0,3 db à 1,5 GHz, max DC 50 V, 300 mA
Relais DS2E12V : pertes d'insertion : < 0,1 dB, Impédance : ~ 50 Ohms, isolement : > 50 dB Mesures à 144 MHz (F1ASK, MHz N° 153 - 03/1994) : Perte d'insertion : 0,15 dB Impédance : 68 Ohms Isolement : - 32 dB |
|
|
![]() |
|
|
![]() |
Dipole vertical :
Accordé en milieu de bande, (2 x 0,71m) avec choke balun en coaxial RG6, design K6STI. 6 mètres de hauteur dans le grenier.
Choke balun K6STI : placer deux repères à 68,5 cm, bobiner trois tours repères alignés, spires jointives. |

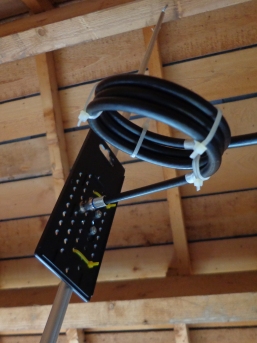

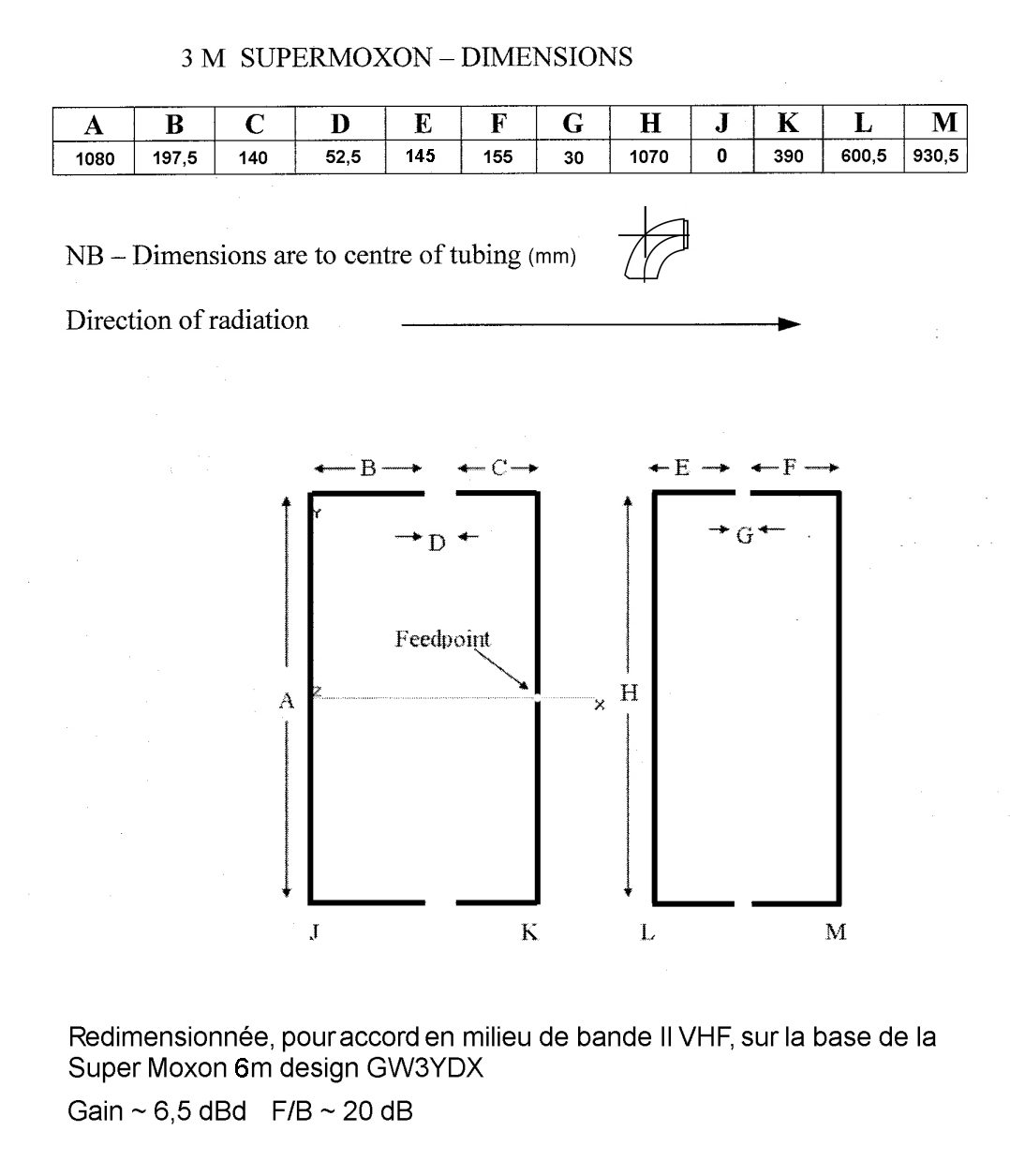

Super Moxon 4 éléments : Accordée sur 100 MHz avec choke balun en coaxial RG6, design K6STI. 6 mètres de hauteur dans le grenier. Choke balun K6STI : placer deux repères à 68,5 cm, bobiner trois tours repères alignés, spires jointives. >> Article complet |
L'installation comprend environ 12 m de coaxial 75 ohms faible perte type Elbac 17PATC PH A+ 100 dB. Des essais ont été effectués avec un LNA (type RTL SDR.com ou Lna4All - 20 dB) suivi d'un filtre passe bande 88-108 MHz type BG7TBL. Les résultats n'étaient pas probants : saturation de l'étage d'entrée des autoradios.
