S t a t i o n   d e   r é c e p t i o n  -  S W L

F-10255





Vous avez reçu une QSL ou un rapport de réception de ma part. Sur ce site, vous trouverez la description de ma station de réception. On this site, you can discover my reception station.

  Je recherche !

      I'm loocking for

Best viewed with fun




Situation / location



Environs de la ville de Vannes dans le Morbihan (département 56), en Bretagne. Locator IN87NP. 23 mètres au dessus du niveau de la mer. 3 kms de l'Atlantique.



Western part of France, in Province Bretagne / Brittany, in departement of Morbihan (Nr 56), near the city of Vannes. 23 meters ASL and 3 kms from Atlantic ocean. Locator IN87NP.

https://www.facebook.com/F10255/







Set Up



HF receivers

Accessories Data Power supply Audio

VHF - UHF

Marine band Air band Dx FM / DAB + Satellites QO-100
TV












  HF Receivers








JRC NRD 545 DSP

Icom IC R-75

Kenwood TS 2000

Yaesu FRG 7700 M

Airspy HF+ Discovery
HF HF + 6m

HF + 6m + 2m + 70 cms

+ 4m with transverter UT5JCW

HF HF + 60-260MHz


with filters FL53A (250 Hz 3rd IF 455 KHz)

& FL 232 (350 Hz 2nd IF 9 MHz)

with Inrad filter 92

with ZLP cat interface

  with SDR#, Dream ...









  Antennas



END FED   photos/pictures

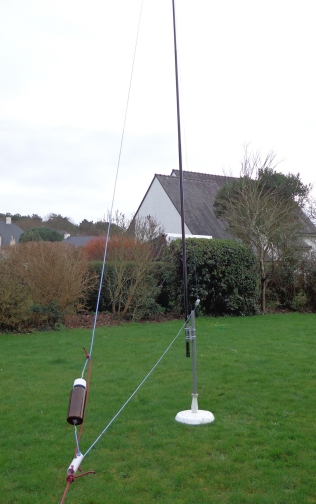

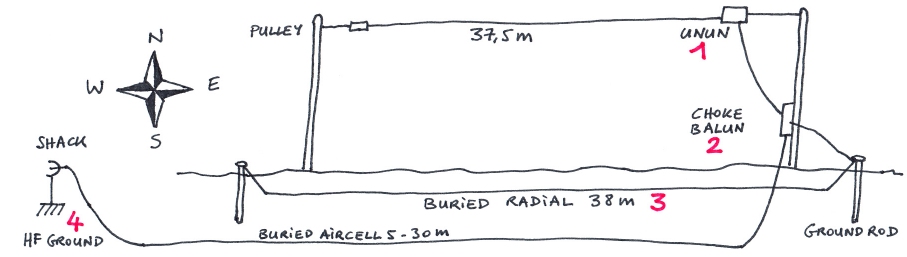

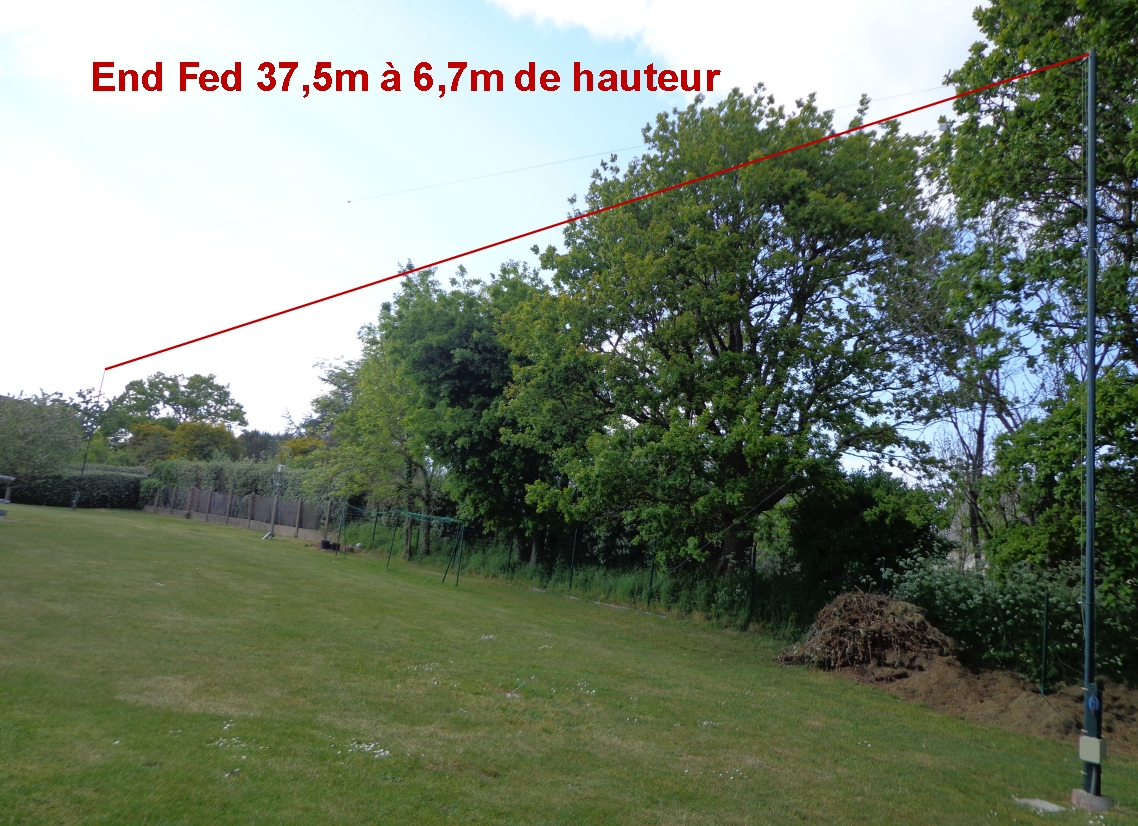

Fil de 36,3 m alimenté en extrémité à env. 7m de hauteur. Fil de 1 mm acier recouvert de cuivre et époxy (de DX wire - Allemagne)

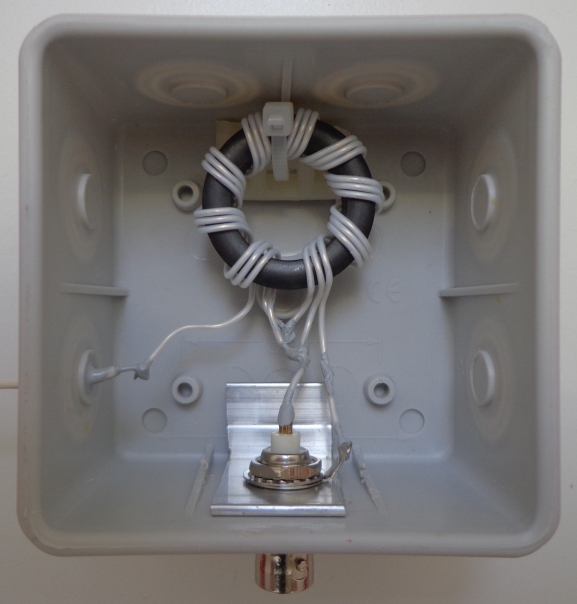

(1)  Unun 9:1, 9 tours trifilaires de fil 0,6 mm (cuivre argenté isolé téflon) sur tore Amidon FT 114-43.

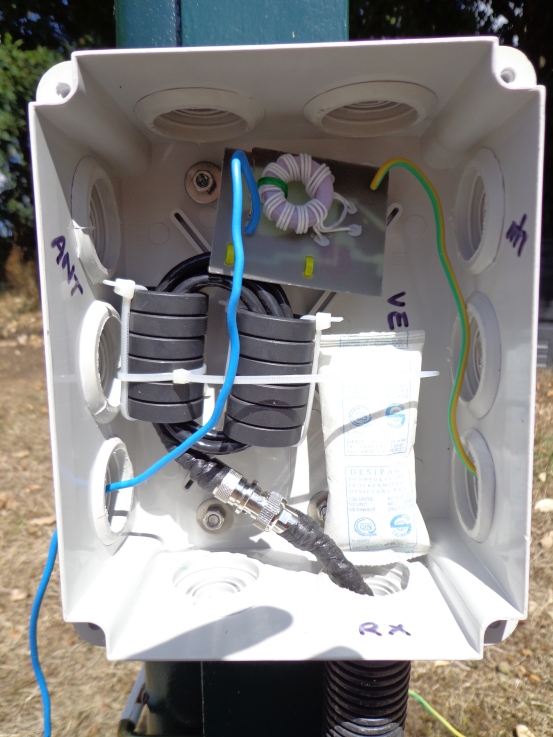

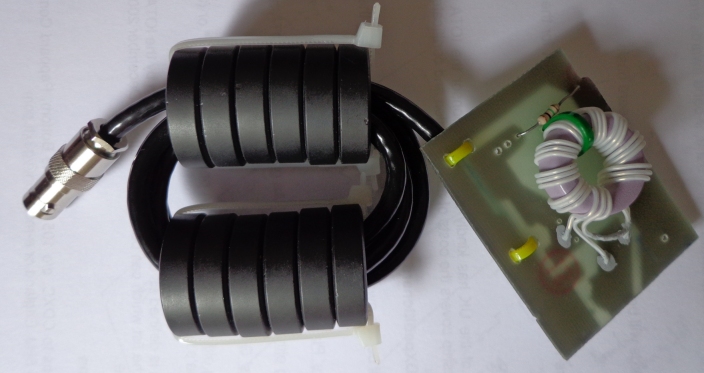

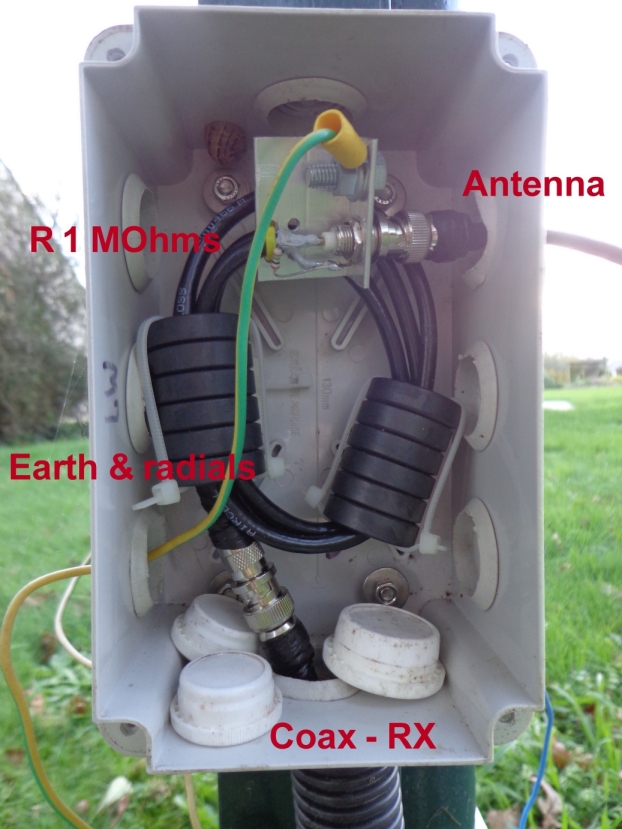

(2) Choke balun, design W1HIS, 2 x 6 tores matériau 43 (ici FT114-43) ; 3,5 tours de coaxial. Le cable passe 4 fois dans le "tube" de tores supérieur et 3 fois dans le tube inférieur. (impédance > 1,5 KOhms à 1,8 MHz). Résistance de 1 MOhms pour écoulement des statiques à la terre.

(3) Contrepoids 40m sous l'antenne (enterré 2 cms) + 2 x piquets de terre 1m.

(4) Coax relié à une "terre HF" à l'entrée du shack



End feed, 36,3 m at 7m hight. Wire is copper-clad steel coated 1 mm (from DX-Wire - Germany).

(1) Unun 9:1, 9 turns trifilar 0,6 mm PTFE isolated silver plated copper around Amidon FT114-43

(2) Choke balun (design W1HIS 2 x 6 FT114-43) + resistor 1 MOhms (static to ground).

(3) Buried radial 40m under the antenna + 2 x ground rods 1m.

(4) HF ground before shack









(2) Choke balun





(1) Unun





VERTICAL ANTENNA  photos/pictures

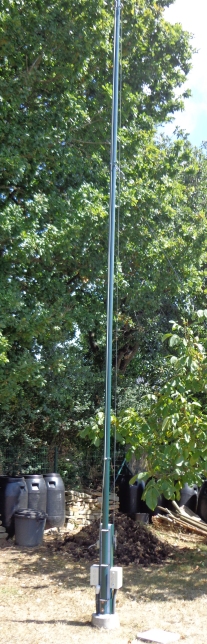

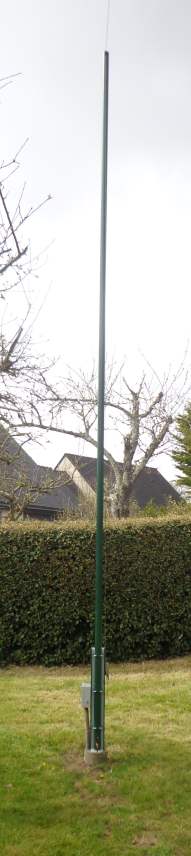

Antenne verticale de 6,70 m, tube d'acier de 60 mm (peu magnétique). Il s'agit d'un des supports de l'antenne end feed. Le tube est isolé de la poutre IPN servant de support par des plaques de nylon (planches à découper). L'alimentation se fait au travers d'un unun de rapport 9:1 (9 tours trifilaires de fil 0,6 mm (cuivre argenté isolé téflon sur tore RTC 4C6) et choke balun (design W1HIS).

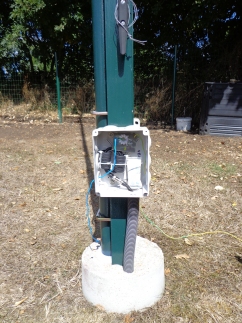

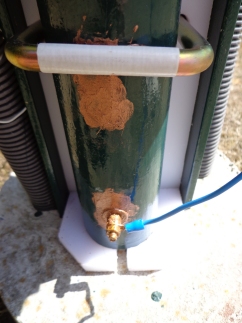

Piquet de terre de 1m au pied de l'antenne. L'antenne est reliée au RX par 30m de coaxial Aircell 5 enterré sous gaine.



Vertical antenna 6,70 m , steel pipe (diam 60 mm), unun 9:1 on tore RTC 4C6 (9 trifilar turns of 0,6 mm PTFE isolated silver plated copper).

Choke balun (design W1HIS) 2 X 6 FT 114-43. Ground rod 1m.

30m buried Aircell 5 to shack.

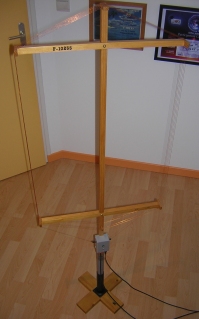

CROSSED PARALLEL LOOPS AAA-1C LZ1AQ

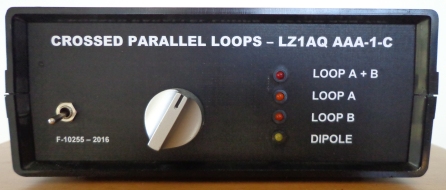

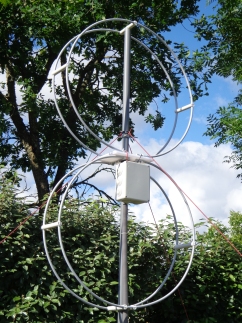

Antenne doubles loop parallèles croisées avec amplificateur LZ1AQ AAA-1C. Le dispositif permet l'utilisation des deux boucles, de l'une des deux ou d'une configuration en dipole.

Lire la suite







FLAG "3Y SPECIAL"

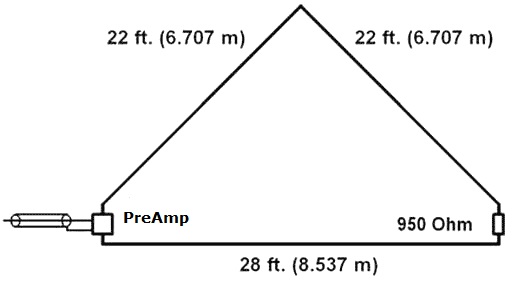

Antenne loop bandes basses type Flag FO0AAA avec préampli DL2KQ à base de AD8129 (rapport F/B env. 40 dB).

Lire la suite





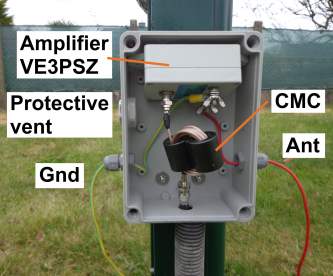

ACTIVE ANTENNAS

Les antennes actives sont compactes et large bande. Placées à l'intérieur, elles sont malheureusement peu efficaces car sensibles aux divers parasites produits par les nombreux appareils domestiques. Certaines antennes actives sont particulièrement performantes (bonne résistance à l'intermodulation - IP2 & IP3). Quelques unes des meilleurs antennes actives : Rohde & Schwarz, RF System DX1 PRO, Wellbrook ALA 1530, Pixel Pro-1B, HDLA loop, AMRAD LF act antenna (+modifs), Dx Engeenering DXE-ARAV3-1P, LZ1AQ AAA-1, divers shémas du Dr Dallas Lankford, divers shémas de Chris Trask N7ZWY, WL1030 (clone ALA 1530), Clifton Laboratories Z1501F, Mini Whip PA0RDT, Dressler ARA 60 ...



Active antennas are compact and broadband. Indoor, they are unfortunately often inefficient because susceptible to various interference produced by many devices that equip houses. Some active antennas are particularly efficient in outdoor use. Some of the best active antennas : Rohde & Schwarz, RF System DX1 PRO, Wellbrook ALA 1530, Pixel Pro-1B, HDLA loop, AMRAD LF act antenna (+mods), Dx Engeenering DXE-ARAV3-1P, LZ1AQ AAA-1, varous design from Dr Dallas Lankford, various design from Chris Trask N7ZWY, WL1030 (clone ALA 1530), Clifton Laboratories Z1501F, Mini Whip PA0RDT, Dressler ARA 60 ...

Tuned active shielded loop

Broaband active loop

Tuned active loop



Tuned active

Broaband active

Portable active



Mini-Whip PA0RDT

Dressler ARA-60

Sony AN-1

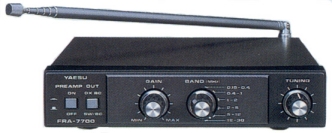

Yaesu FRA 7700





VHF UHF ANTENNA

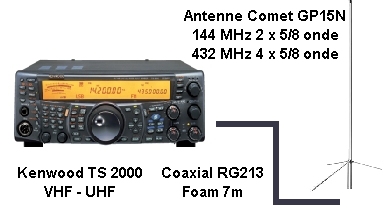

Comet GP15N vertical antenna, fiberglass, 6 meters (5/8 wave), 2 meters (5/8 wave x2) and 440 MHz (5/8 wave x4) at about 5,5m height (2,42m long), 7m of RG213 Foam to shack.



Band Coverage

Frequency Coverage Range

Vertical Antenna Gain

Bandwidth at 2:1 SWR

6 meters

50-54 MHz

3.0 dBi

1.0 MHz

2 meters

144-148 MHz

6.2 dBi

6.0 MHz

70 centimeters

440-450 MHz

8.6 dBi

Over 10.0 MHz









  Antennas accessories

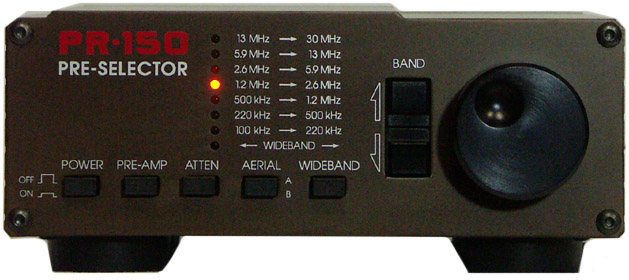

Preselector Lowe PR-150





Preselector Mizuho SX-1D

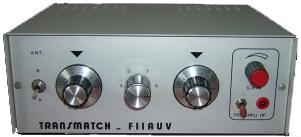

Transmatch home made





Phaser S.E.M. Qrm eliminator





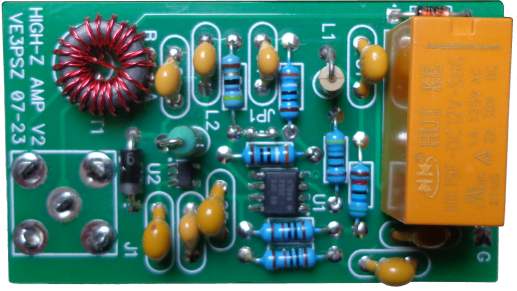

Preamplifier





Choke balun





Shinwa Low Pass Filter 30 MHz





Yaesu FRT 7700









Qsl via bureau, eqsl.cc, email & direct






























Lien vers mon site dédié aux diplômes îliens français (Difm, Difo, Dif500, Dim, Dip)






SM 2016

Stéphane Morice (c) 2016

Les opinions développées (en particulier concernant le matériel) sur ces pages sont personnelles et n'engagent que l'auteur qui n'a, par ailleurs aucun intérêt commercial avec les marques citées.


















Les identifiants SWL



Geoff Watts,

a famous SWL



How to reply to

SWL's reports ?



DX BCL






V 4.5

édition 2021



Alim 9 V



Antenne active AUV






Fréquences Digimodes



Les CV air



L'heure



Japan Iota map











Like sur Facebook !










  Data



PC 1 : Intel Pentium 6 Core I5-9600K 3,7 GHz (Ram 16Go) sound card Sound Blaster AE5-X (122 dB Snr) Win10

PC 2 : Intel Pentium 4 Core I5-750 2,67 GHz (Ram 12Go), sound card Asus Xonar D2X (118 db Snr) Win10

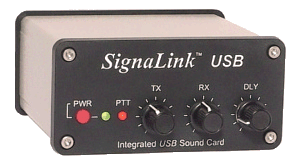

Interface Signalink USB

Manual     Mods (OZ1PIF)

Interface home made

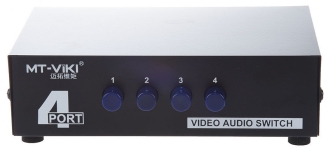

Commutateur data

Software : CW : MRP40 -- RTTY, PSK, Olivia, Domino, Feld Hell, MFSK : Digital Master 780 -- FT8 : JTDX, WSJT-X, MSHV -- SSTV : RX-SSTV (ON5MU), MMSSTV -- DSSTV : EasyPal -- JT65 : JT65 HF (HB9HQX) -- ROS (EA5HVK) -- FSQcall, WSPR (K1JT), Spectrum Lab, FreeDV ...

   Data reception samples            Reverse Beacon           Digimode frequencies           SSTV









  Power supply







1

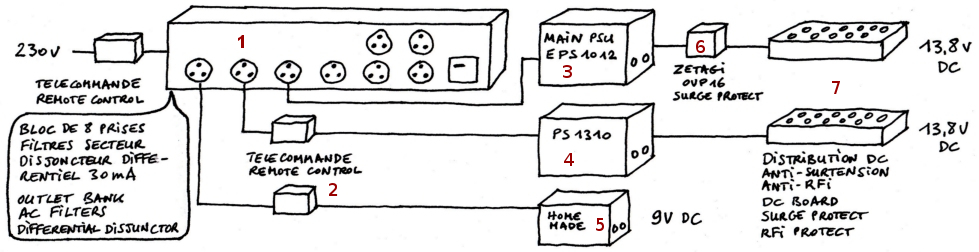

Bloc de 8 prises

avec disjoncteur différentiel 30 mA et un filtre shaffner FN 343 (avec self sur ligne de terre) pour 2 prises.

Filtre Schaffner 343            Autres filtres secteur

Disjoncteur Legrand 775 32



2

Prises télécommandées :

A : alimentation principale et récepteurs fonctionnant en 230 V AC,

B : alimentation secondaire 13,8V,

C : alimentation 9V

La télécommande permet de couper rapidement l'alimentation générale de la station en cas de besoin et d'éloigner les alimentations du poste d'écoute (nuisances sonores éventuelles). Les alimentations sont montées dans un rack sur roulettes fabriqué à l'aide de cornières métalliques assemblées. Le rack est placé sous le plan de travail et peut être facilement déplacé.

3

Alimentation principale EuroCB EPS 1012 :

alimentation linéaire 13,8V 10A. Ajout de condensateurs de 10nF en parallèle sur les diodes de redressement. Ajout d'un ventilateur (récupération alim de PC) devant les transistors de puissance (2N3055).

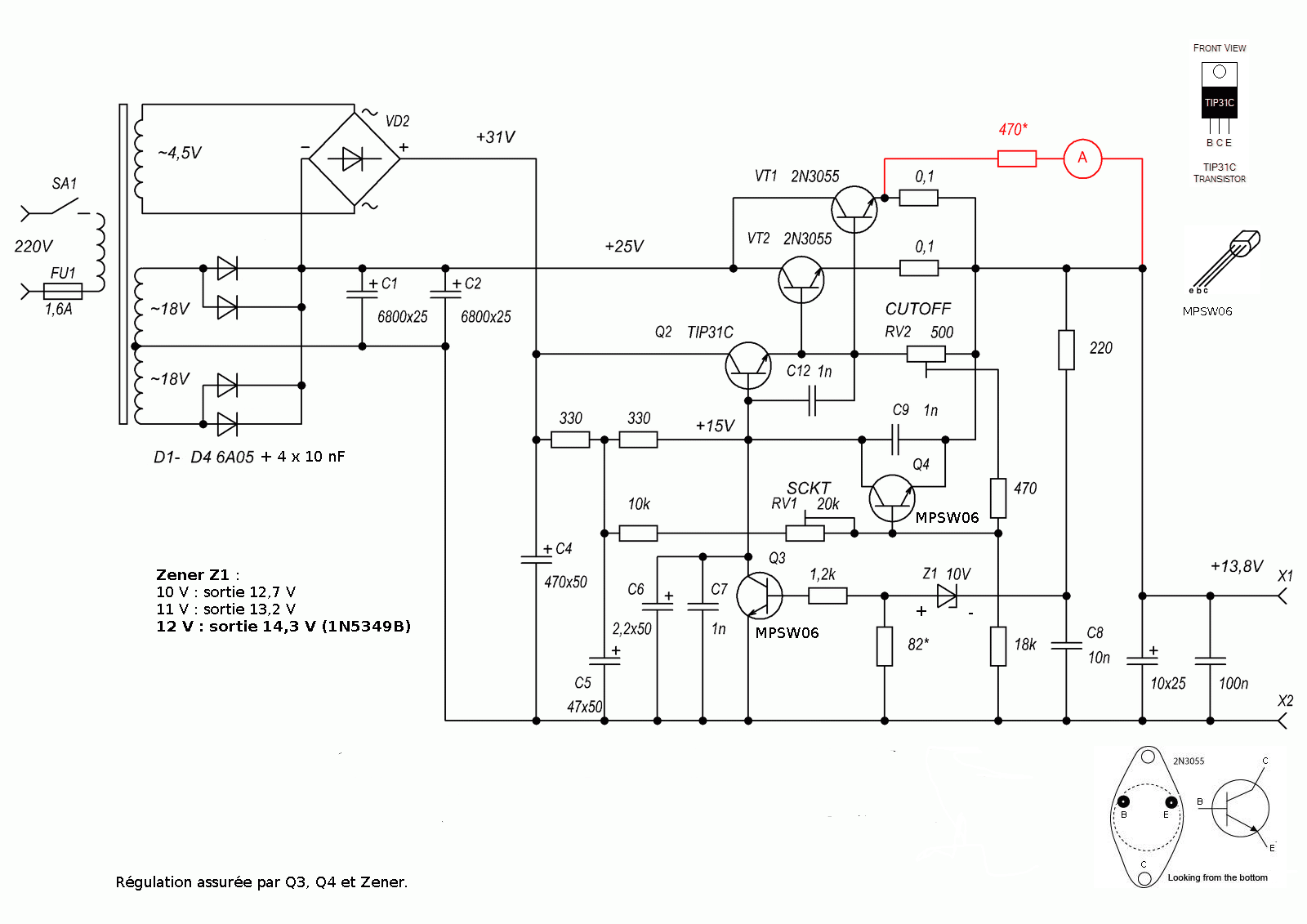

Shéma ("reverse-engineering" RZ6ABL, F-10255)

4

Alimentation Velleman / HQ Power PS 1310 :

alimentation linéaire 13,8V 10A. Ajout de condensateurs de 10nF en parallèle sur les diodes de redressement.

Shéma

Rack à roulettes pour alimentations

5

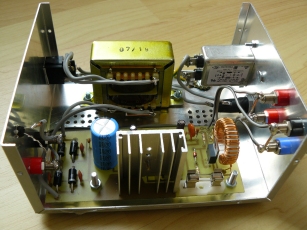

Alimentation 9V 1,5 A Home Made :

alimentation linéaire 9V 1,5 A. Protection contre les court-circuits et les surtensions ; filtrage RFI.

  Alim 9v "radio friendly", lire la suite

Article dans Mégahertz Magazine N°302 - mai 2008

6

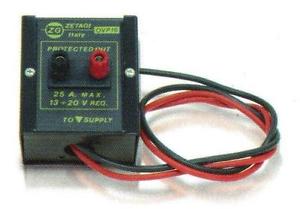

Zetagi OVP 16 :

Protection contre les surtensions (16V, 25A max) à relais.

Overvoltage protection (16V, 25A max)

7

Distribution 13,8V DC :

Dispositif anti-surtension, protection contre les inversions de polarité et anti RFI.

 DC Board with overvoltage protection, protection against reverse polarity and protection against RFI.

Boitier de distribution DC, lire la suite

8

Convertisseurs de tension 13,8V - 9V & 13.8V - 4V

Entrée 5-35V AC ou 6-25V DC, sortie 1,25-30V DC max 1A (LM317T).

Voltage converter, input 5-35V AC or 6-25V DC, output 1,25-30V DC, max 1A

convertisseur de tension, lire la suite









  Audio



Datong FL3, filtre BF analogique Danmike DSP-NIR, filtre BF DSP External speaker CW Gun









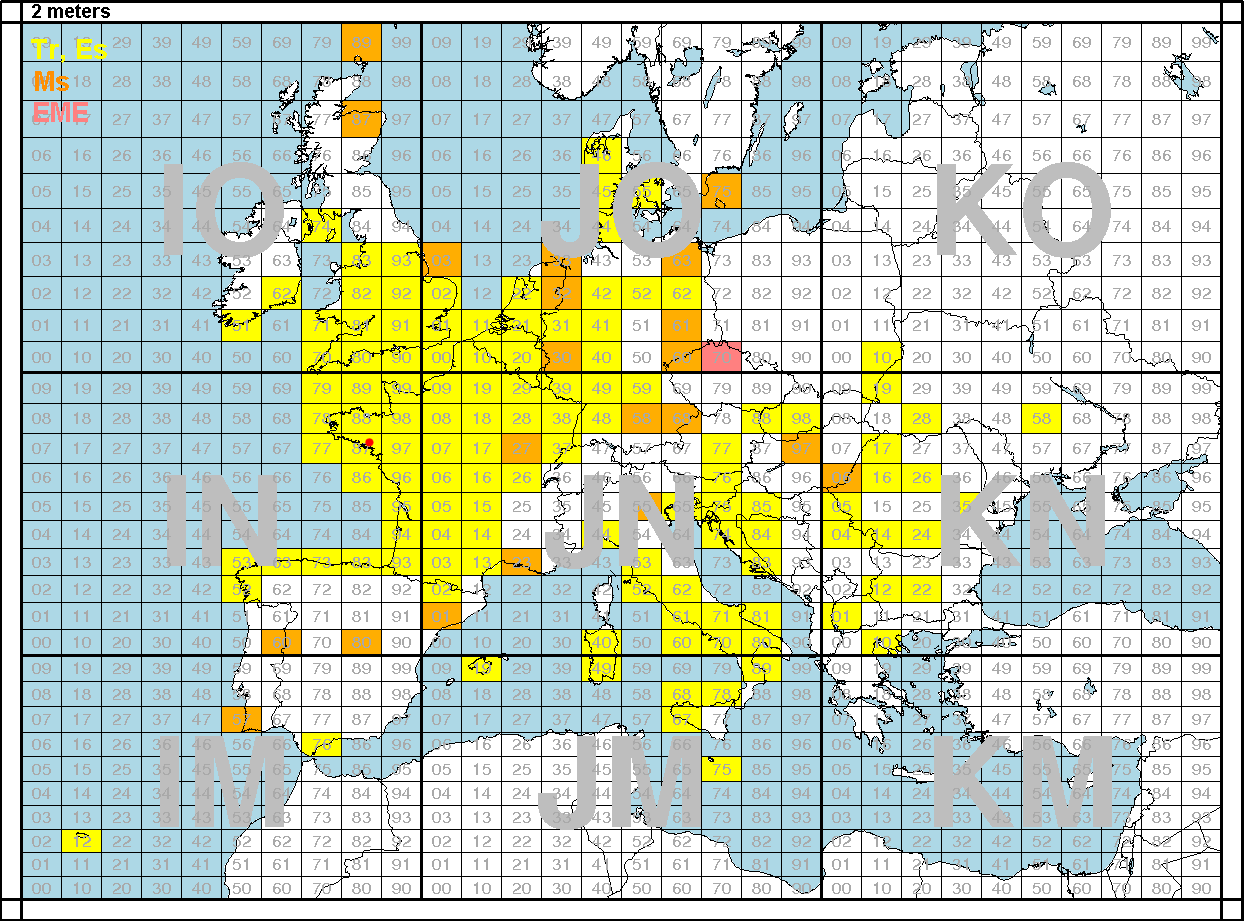

  VHF-UHF

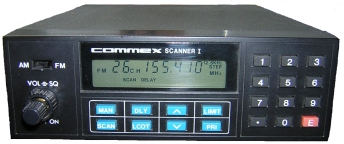

COMMEX SC 01 + antenne Discone (dans le grenier)



Récepteur scanner basique possédant 50 mémoires et fonctionnant dans les bandes : 26 à 30 MHz,  68 à 88 MHz, 118 à 138 MHz, 138 à 178 MHz et 380 à 512 MHz. L'appareil a une bonne sensibilité et n'est pas perturbé par les stations de radiodiffusion FM puissantes.



lire la suite









  Marine Band

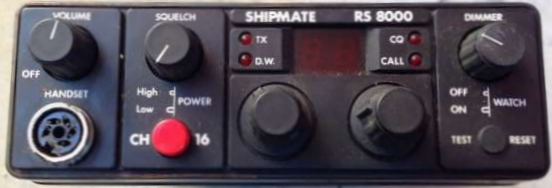

SHIPMATE RS8000



Emetteur-récepteur marine 156-162 MHz



Manuel       Sortie discriminator



Antenne Discone (dans le grenier)

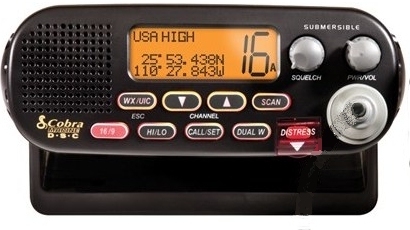

COBRA F 55



Emetteur-récepteur marine 156-162 MHz



Manuel











  Air Band



SIGNAL COMMUNICATION CORP. R-535

Récepteur scanner bande aviation AM

108.000 - 142.995 MHz à 220.000 - 399.975 MHz

60 mémoires



Lire la suite

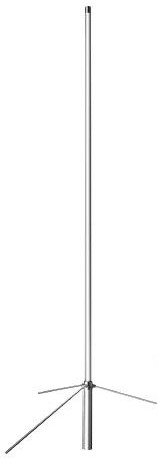

ANTENNA DIAMOND D-777

VHF (120 MHz) : 5/8 onde, 3,4 dBi

UHF (300 MHz) : 2x 5/8 onde, 5,5 dBi, 1,70m à 5m du sol









  VHF Broadcast Bands



   VHF Bande II, 88 - 108 MHz - FM



      Set up DX FM

     DX FM, guide à l'usage du débutant

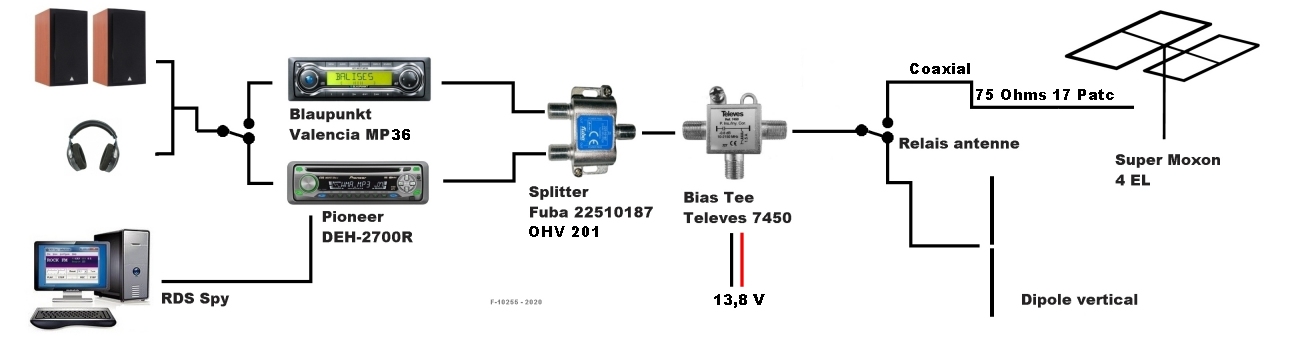

Super Moxon 4 el. bande II VHF (88 - 108 MHz)

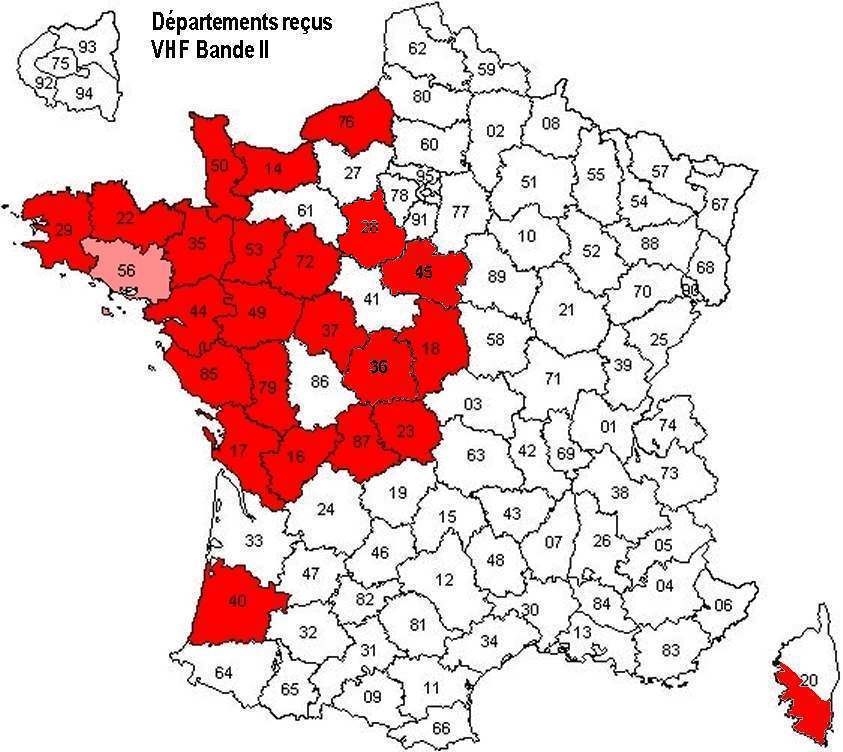

Pays reçus (39) : France, Espagne, Angleterre, Jersey, Pologne, Serbie, Bosnie, Italie, Sicile, Tchéquie, Suède, Lettonie, Allemagne, Algérie, Tunisie, Maroc, Croatie, Kosovo, Sardaigne, Portugal, Ceuta et Melilla, Irlande, Roumanie, Sahara Occidental, Grèce, Slovaquie, Lithuanie, Autriche, Slovénie, Ecosse, Montenegro, Hongrie, Madeire, Corse, Albanie, Canaries, Danemark, Gibraltar, Baleares



Meilleur DX (ODX) : SNRT Quran, 102.3 MHz, Smara, Sahara Occidental (Maroc) 2447 Km

           Liste des stations reçues

           Les identifications RDS

     Vidéos de réceptions DX



Latvijas Radio 1 - 91.1 MHz

Dundaga, Lettonie 2010 Km

Es 08/06/2017

Radio Super Amara - 108,0 MHz

San Sebastian, Espagne 488 Km

Tropo 03/09/2016

Radio Zitouna 100.7 MHz , Gasserine - Tunisie (1695 Km). Es 3 juin 2017


Radio Nervion 88.0 MHz, Bilbao - Espagne (488 km). Tropo 29 octobre 2016





   VHF Bande III, 174 - 240 MHz - DAB / DAB+



Multiplexe BBC National Dab (Angleterre), canal 12B, 225.648 MHz, tropo 21 juin 2017.

Pays reçus : France, Angleterre, Pays de Galles, Belgique, Suisse, Allemagne

Meilleur DX : Allemagne ~950 Km

Réception de la RNT DAB+ sur le multiplexe 9A (202.928 MHz) de Gram Nantes (émetteur Guérande 5 Kw, 53 Km)

    Liste des Mux reçus

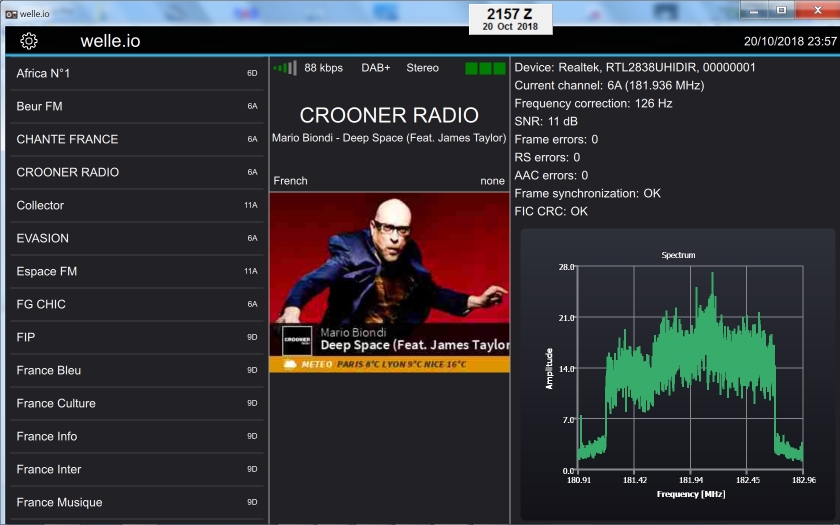

Radio CROONER, Multiplexe 6A, RNT Paris 2,

Paris (419 Km)

Tropo 20/10/2018

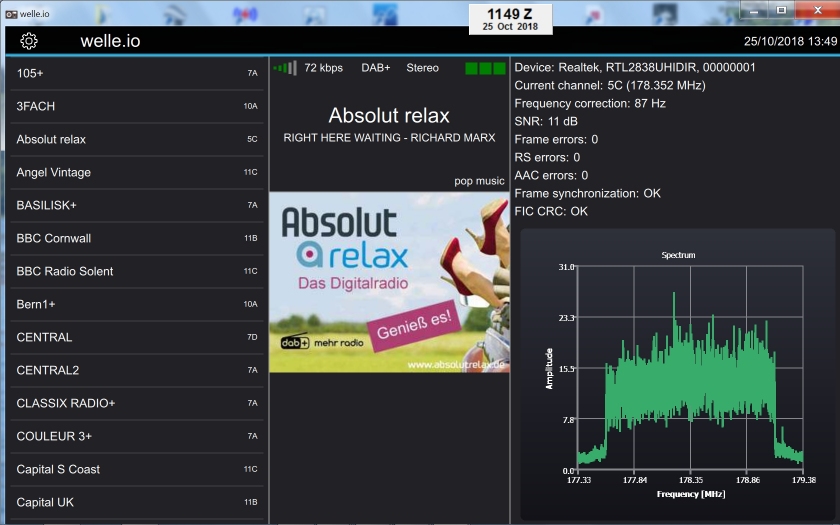

Absolut Relax, Multiplexe 5C, DR Deutchland, Allemagne (> 800 Km)

Tropo 25/10/2018

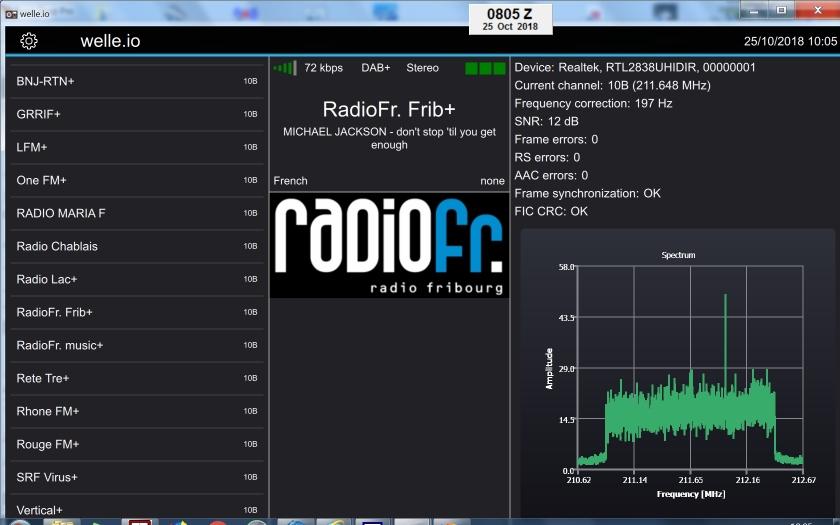

Radio Fribourg, Multiplexe 10B, RMS F02

Suisse (> 700 Km)

Tropo 25/10/2018

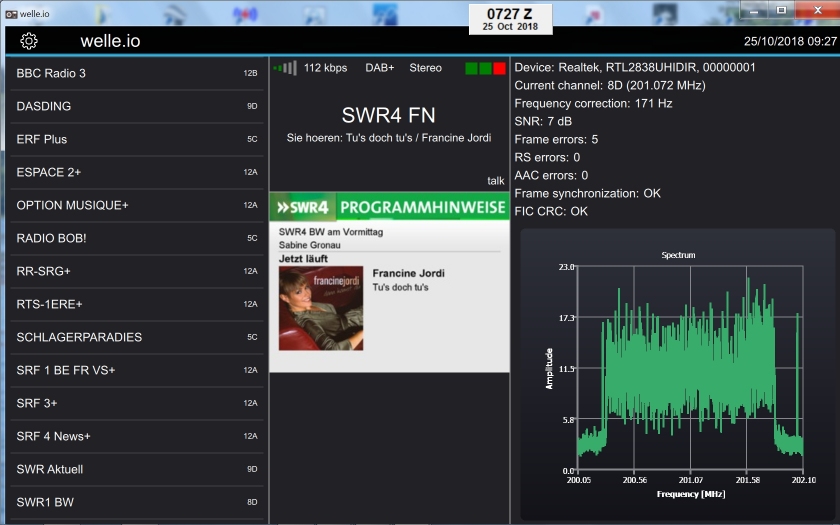

SWR4 FN, Multiplexe 8D, SWR BW S,

Allemagne, Bade-Wurtemberg (> 800 Km)

Tropo 25/10/2018





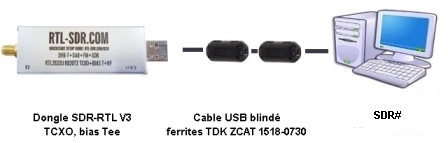

  VHF Bande OIRT, 65.8 - 74 MHz - FM



 Liste des stations reçues

  Pays reçus : Bielorussie

Radio Stalitsa 68.9 MHz, Hrodna, Bielorussie, 1986 Km, Es 24 juin 2017





   VHF Bande I, 47 - 68 MHz - FM



 Liste des stations reçues

  Pays reçus : Italie

Jonica Radio 53.0 MHz, Terranova Da Sibari, Italie, 1780 Km, Es 26 juin 2017









  Satellite



   Défilants (météo, radioamateur ...)

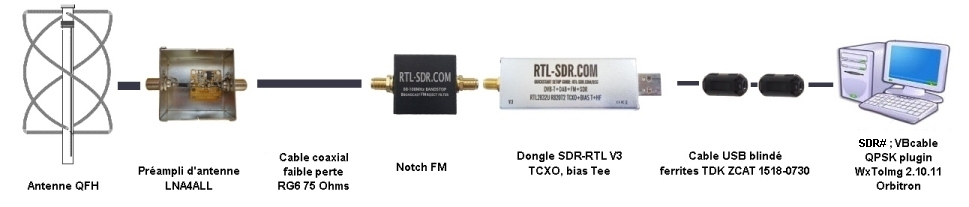

Tous les détails    ICI    Antenne QFH

ISS SSTV avril 2018

1st ISS relayed SSTV picture ?

ISS KGSTV Fev 2022

Image NOAA 19 - 137.100 MHz. Tempête "Marcel" 06/02/2017. APT Image METEOR M2 - 137.900 MHz. 02/04/2017.  LRPT Image SSTV (PD120) reçue le 08/12/2017 émise depuis la station spatiale internationale (ISS) sur 145.800 MHz Réception d'une image SSTV (PD120), reçue le 08/12/2017 émise depuis la station spatiale internationale (ISS) sur 145.800 MHz (VB cable et RX-SSTV) Réception du transpondeur Packet Radio de l'ISS sur 145.825 MHz

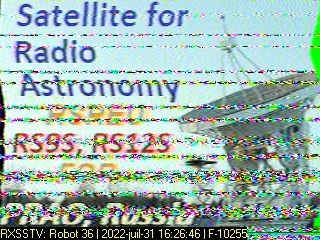

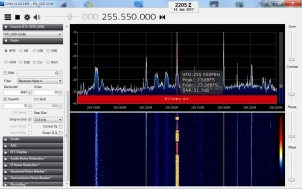

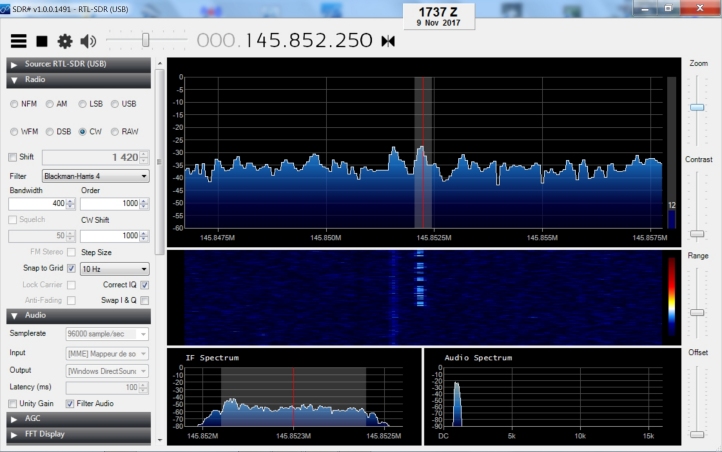

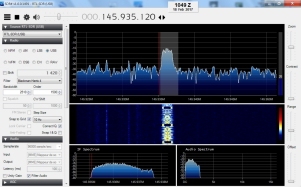

Réception d'une image SSTV Robot 36 le 31/07/2022 émise depuis le Cubesat RS6S lancé depuis l'ISS Réception de Thomas Pesquet, FX0ISS, depuis l'ISS sur 145.800 MHz FM, en contact avec les élèves de l'école Hélène Boucher de Thionville avec l'assistance technique du radio-club F8KGY. 27/04/2017 Télémétrie en BPSK d'un satellite radioamateur Funcube reçue sur 145.935 MHz Télémétrie en CW du satellite chinois CAS-4-A (BJ1SK) sur 145.855 MHz (9 nov 2017, 17:50) Pirates brésiliens opérant des satellites de l'armée américaine en phonie (qso, retransmission de broadcast) et en SSTV entre 250 et 270 MHz





Image SSTV (Robot 36) reçue de l'ISS sur 145.800 MHz  le 18 décembre 2014



Image SSTV (Robot 36) reçue de l'ISS sur 145,800 MHz le 8 décembre 2016



Thomas Pesquet  FX0ISS,12/02/2016, contact avec le collège des Maristes de Toulouse, 145.800 MHz FM



Question de Léo :  Que préférez vous faire à bord ?



Eqsl pour la réception de PB0AHX en qso en FM via le satellite AO-85



Eqsl pour la réception de EI3GYB en qso en FM via le transpondeur de l'ISS



Eqsl pour la réception de DL4ZAB en qso en FM via le satellite SO-50



Eqsl pour la réception de DG1EA en qso en BLU via le satellite VO-52



Qsl pour la réception de FX0ISS T. Pesquet sur 2m en FM depuis l'Iss



QSL pour la réception de U8MIR (packet) opéré par F5MIR, le spationaute Michel Tognini, depuis la station orbitale russe MIR le 05/08/1992 sur 2m

QSL pour la réception de F5MIR, le spationaute Michel Tognini depuis la station orbitale russe MIR le 01/08/1992 sur 2m en FM

QSL pour la réception

 de NA1SS, depuis la station spatiale internationale

 (ISS) le 23/10/2007

sur 2m en FM

QSL pour la réception de FX0STD,

 le spationaute Leopold Eyharts

 depuis la station spatiale

 internationale (ISS) le 21/02/2008

 sur 2m en FM





  Géostationnaire, Es'Hail 2, QO-100

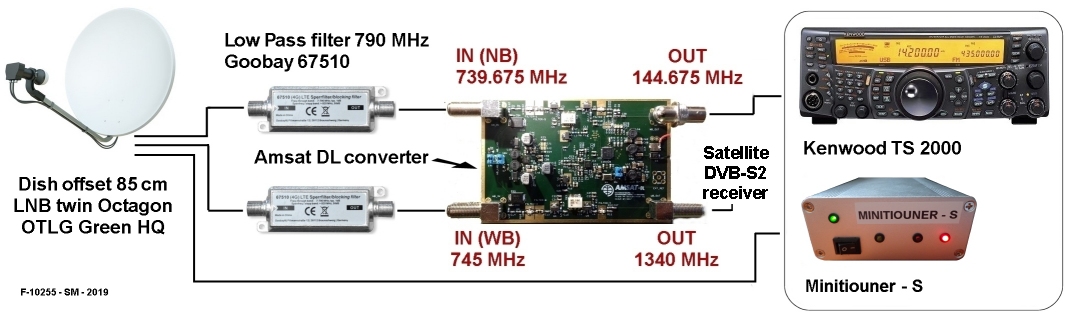

Tous les détails    ICI







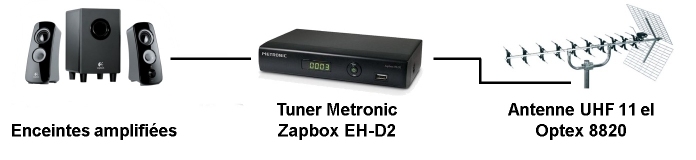

  TV



Emetteur Vannes Moustoir'ac

20 Kw PAR



R1 : canal 22 - 482 MHz

R2 : canal 25 - 506 MHz

R3 : canal 42 - 642 MHz

R4 : canal 48 - 690 MHz

R6 : canal 33 - 570 MHz

R7 : canal 28 - 530 MHz



26 chaînes nationales + Tébésud





F-10255 ** S. Morice (c) 2016-2023
